Радиатор — HITACHI SR-P600

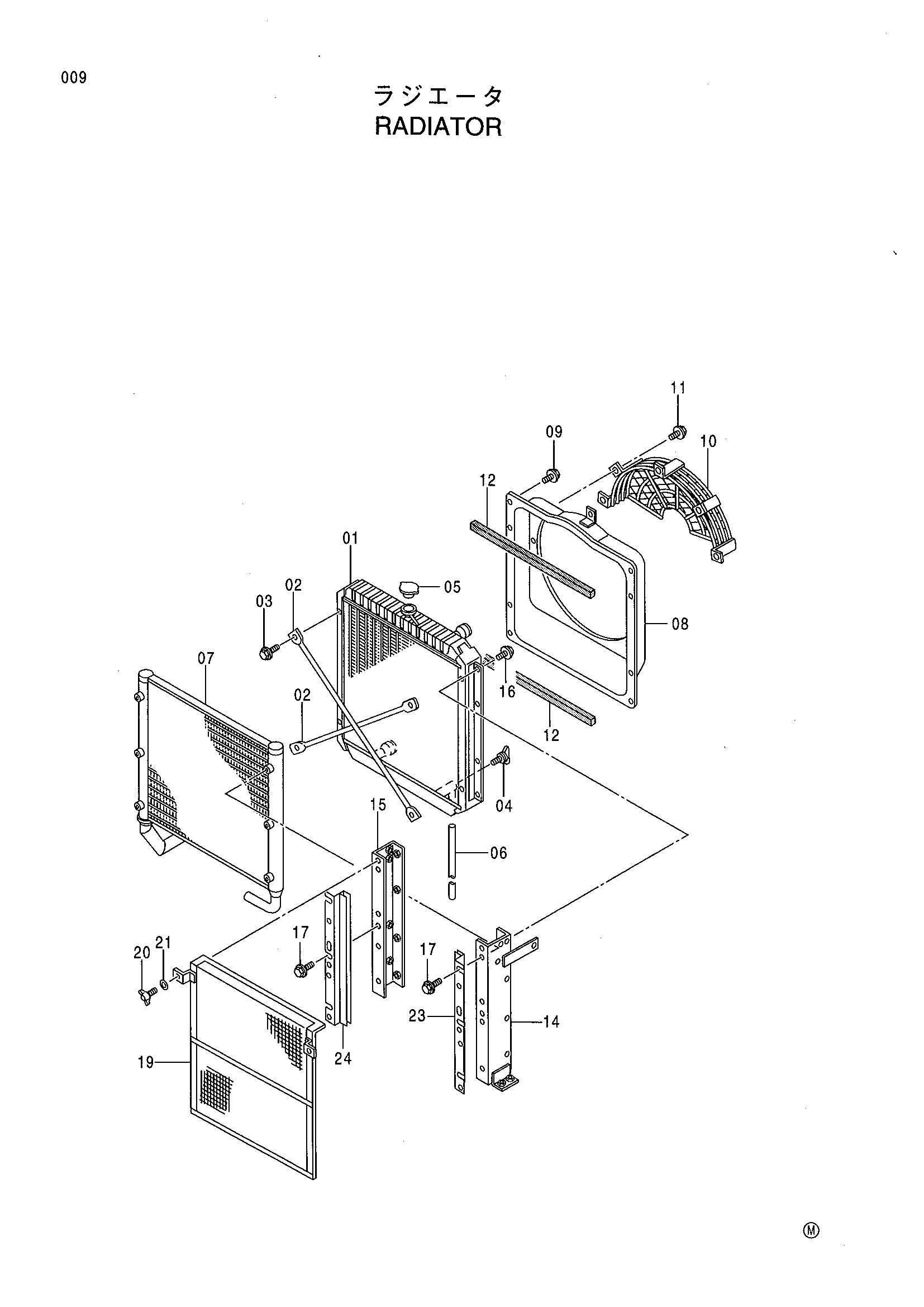

Заводская схема «Радиатор» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4341878 | Радиатор в сборе | 1 | |
| 01 | 4365743 | Коре радиатор | 1 |
| 02 | 4287044 | Шток | 2 |
| 03 | 4371242 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4343268 | Колпачок | 1 |
| 06 | 4285641 | Шланг | 1 |
| 07 | 4365742 | Масляный радиатор | 1 |
| 08 | 4370437 | Направляющая вентилятор | 1 |
| 09 | 4371243 | Болт с шайбой | 8 |
| 10 | 4370438 | Защита вентилятор | 1 |
| 11 | 4371258 | Болт с шайбой | 5 |
| 12 | 4370439 | Манжета | 2 |
| 14 | 4370440 | Кронштейн | 1 |
| 15 | 4370441 | Кронштейн | 1 |
| 16 | 4371258 | Болт с шайбой | 8 |
| 17 | 4371258 | Болт с шайбой | 6 |
| 19 | 4370442 | Сетка | 1 |
| 20 | 4229973 | Болт винг | 2 |
| 21 | 4206931 | Шайба | 2 |
| 23 | 4371005 | Кронштейн | 1 |
| 24 | 4371006 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
