Пол — HITACHI SR-P600

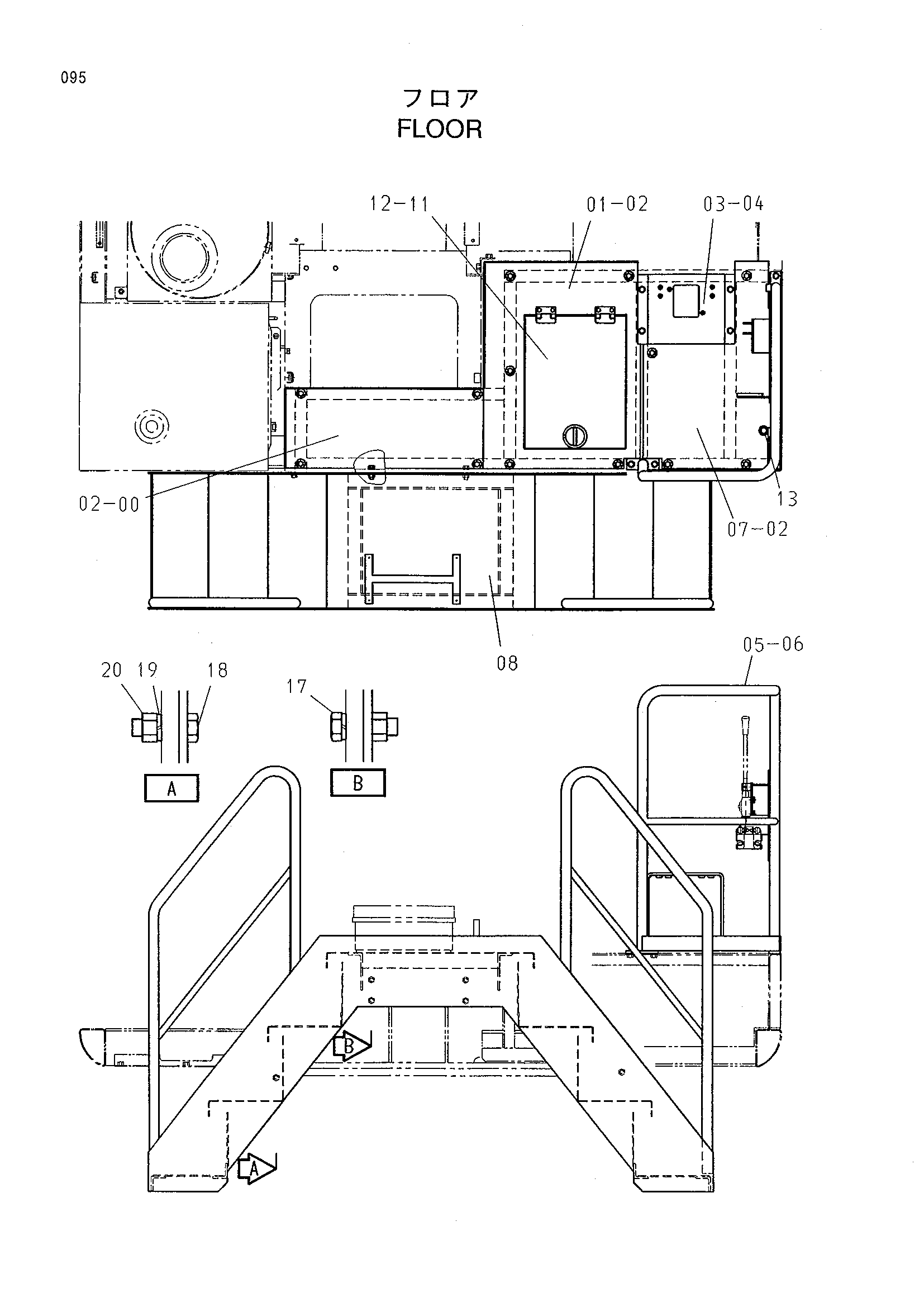

Заводская схема «Пол» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444853 | Пол | 1 |
| 01 | 7039933 | Пол | 1 |
| 02 | J031030 | Болт с шайбой | 14 |
| 03 | 8081704 | Кронштейн | 1 |
| 04 | J021030 | Болт с шайбой | 4 |
| 05 | 7039330 | Поручень | 1 |
| 06 | J021030 | Болт с шайбой | 6 |
| 07 | 4451729 | Пол | 1 |
| 08 | 6020127 | Ступень | 1 |
| 11 | 8083172 | Пол | 1 |
| 12 | J011025 | Болт с шайбой | 4 |
| 13 | 4326229 | Резиновая втулка | 1 |
| 17 | J011235 | Болт с шайбой | 4 |
| 18 | J901235 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
