Пилотные гидролинии (2) — HITACHI SR-P600

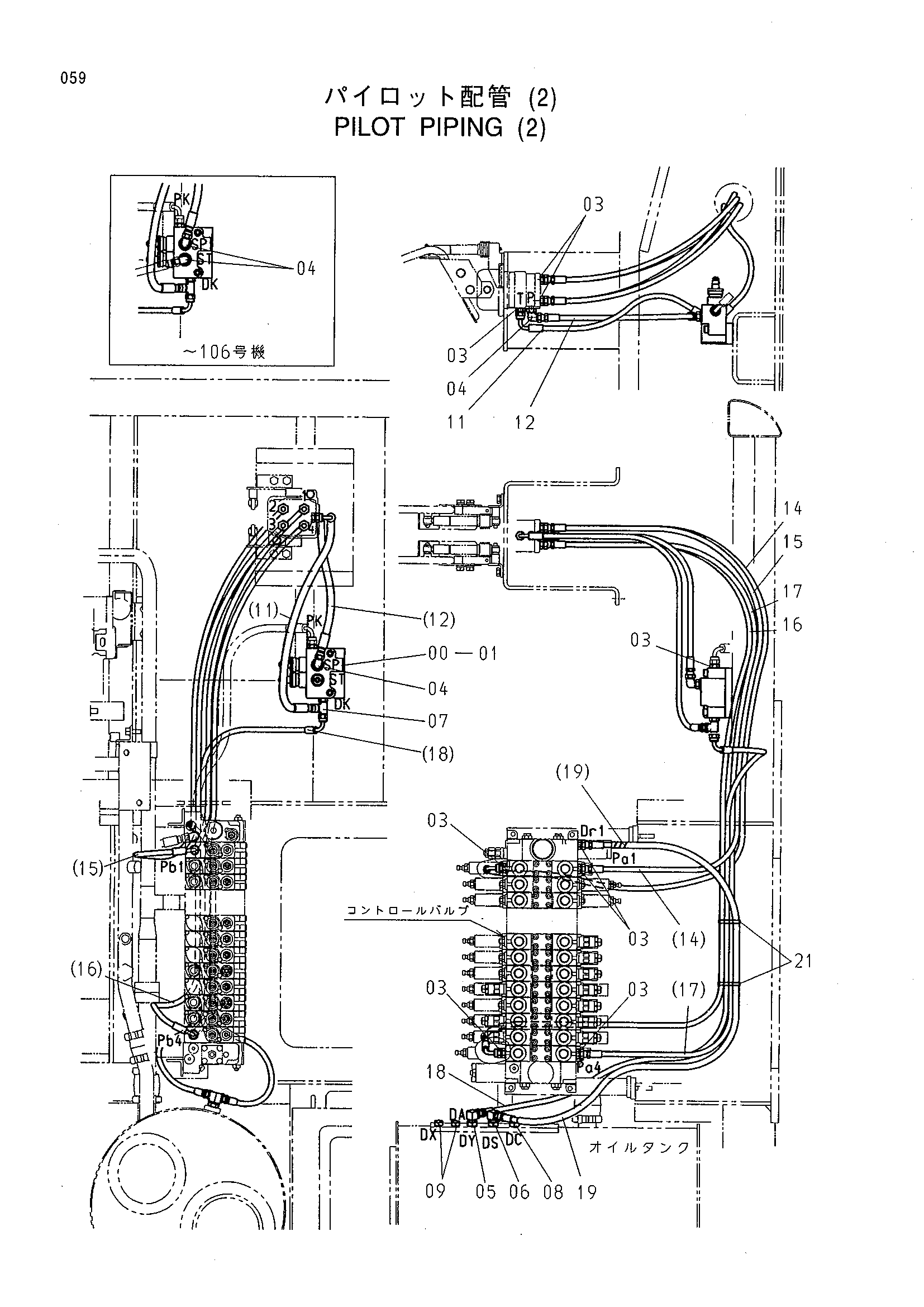

Заводская схема «Пилотные гидролинии (2)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351659 | Электромагнитный клапан | 1 |
| 01 | J781055 | Болт с внутренним шестигранником | 2 |
| 03 | A852122 | Адаптер | 11 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852332 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852332 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852422 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885003 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4450735 | Шланг | 1 |
| 12 | 4347372 | Шланг | 1 |
| 14 | 4392190 | Шланг | 1 |
| 15 | 4383330 | Шланг | 1 |
| 16 | 4381173 | Шланг | 1 |
| 17 | 4344962 | Шланг | 1 |
| 18 | 9206397 | Шланг в сборе | 1 |
| 18A | 4386669 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 9206396 | Шланг в сборе | 1 |
| 19A | 4412007 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 21 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
