Экран (сетка тенсион) — HITACHI SR-P600

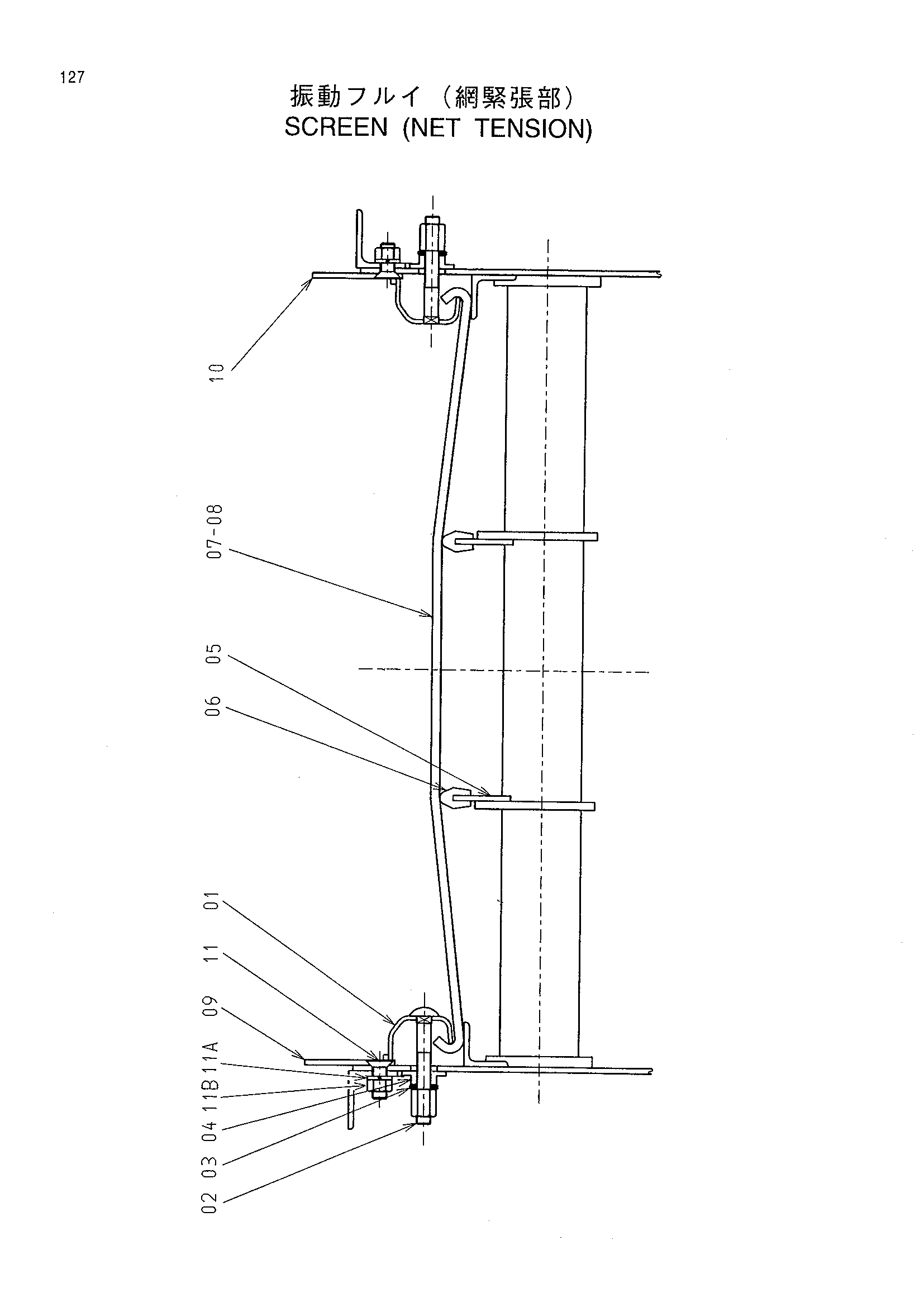

Заводская схема «Экран (сетка тенсион)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482116 | Хомут | 4 |
| 02 | 4481932 | Болт | 12 |
| 03 | 4481933 | Пружина | 24 |
| 04 | 4481934 | Пластина | 12 |
| 05 | 4482117 | Пластина | 2 |
| 06 | 4482118 | Резиновая прокладка | 2 |
| 07 | 4481901 | Экран 1.2M(60X120) | 1 |
| 07 | 4473830 | Экран 1.2M(40X80) | 1 |
| 07 | 4474000 | Экран 1.2M(60X60) | 1 |
| 08 | 4481902 | Экран 0.6M(60X120) | 1 |
| 08 | 4473832 | Экран 0.6M(40X80) | 1 |
| 08 | 4474001 | Экран 0.6M(60X60) | 1 |
| 09 | 4482119 | Линер | 1 |
| 10 | 4482120 | Линер | 1 |
| 11 | 4481939 | Болт | 12 |
| 11A | A590916 | Пружинная шайба | 1 |
| 11B | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
