Соил питатель направляющая — HITACHI SR-P600

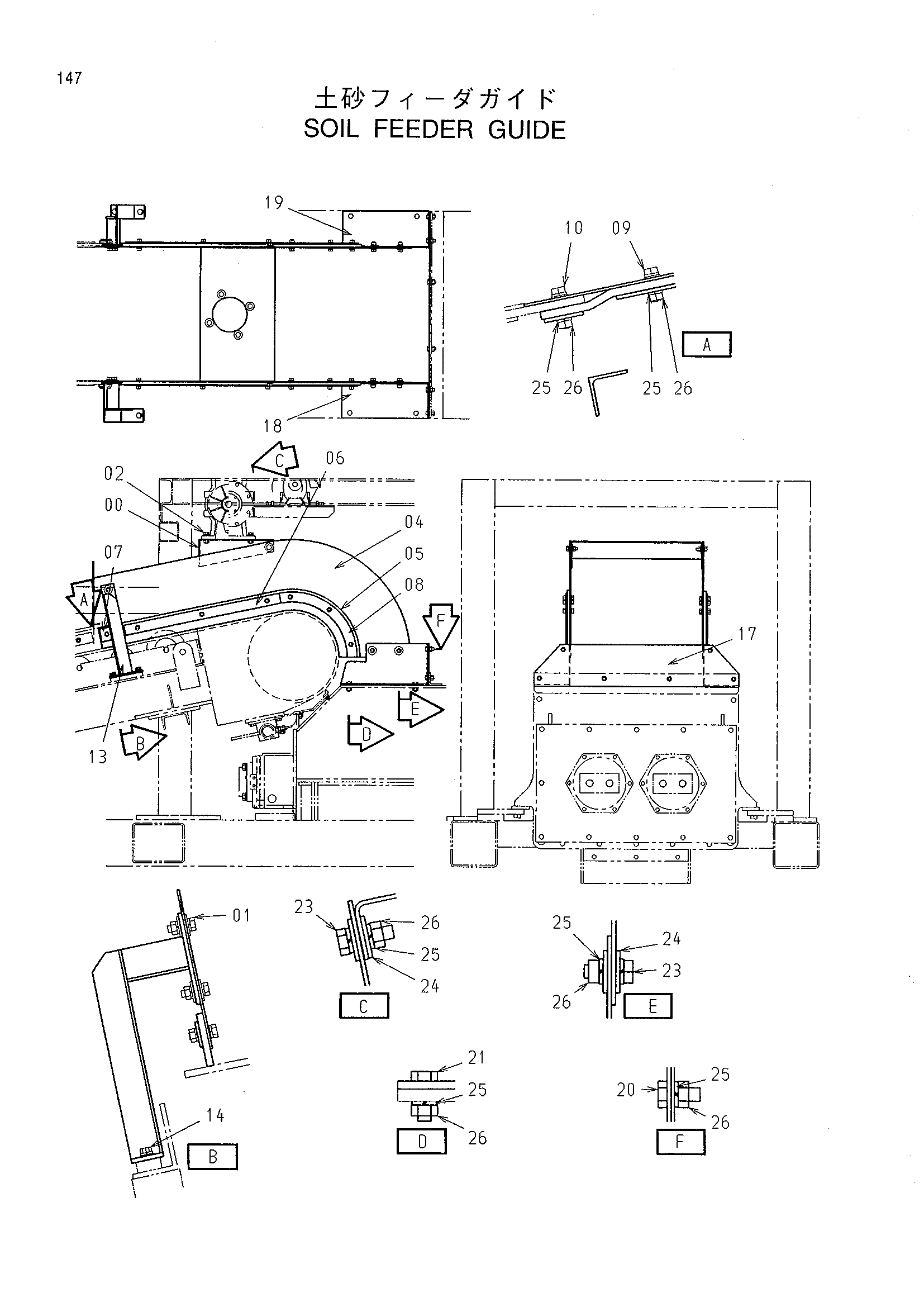

Заводская схема «Соил питатель направляющая» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756863 | Крышка | 1 |
| 01 | J031035 | Болт с шайбой | 4 |
| 02 | J031040 | Болт с шайбой | 4 |
| 04 | 4456811 | Крышка | 2 |
| 05 | 4456812 | Резиновая прокладка | 2 |
| 06 | 4443383 | Пластина | 2 |
| 07 | 4456814 | Пластина | 2 |
| 08 | 4456815 | Пластина | 2 |
| 09 | J021035 | Болт с шайбой | 12 |
| 10 | J021045 | Болт с шайбой | 2 |
| 13 | 9756866 | Кронштейн | 2 |
| 14 | J021025 | Болт с шайбой | 4 |
| 17 | 4455349 | Крышка | 1 |
| 18 | 9756864 | Кронштейн | 1 |
| 19 | 9756865 | Кронштейн | 1 |
| 20 | J901025 | Болт | 6 |
| 21 | J901030 | Болт | 4 |
| 23 | J031030 | Болт с шайбой | 6 |
| 24 | J217083 | Шайба | 10 |
| 25 | A590910 | Пружинная шайба | 34 |
| 26 | J950010 | Гайка | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
