Экран (сетка тенсион) — HITACHI SR-P600

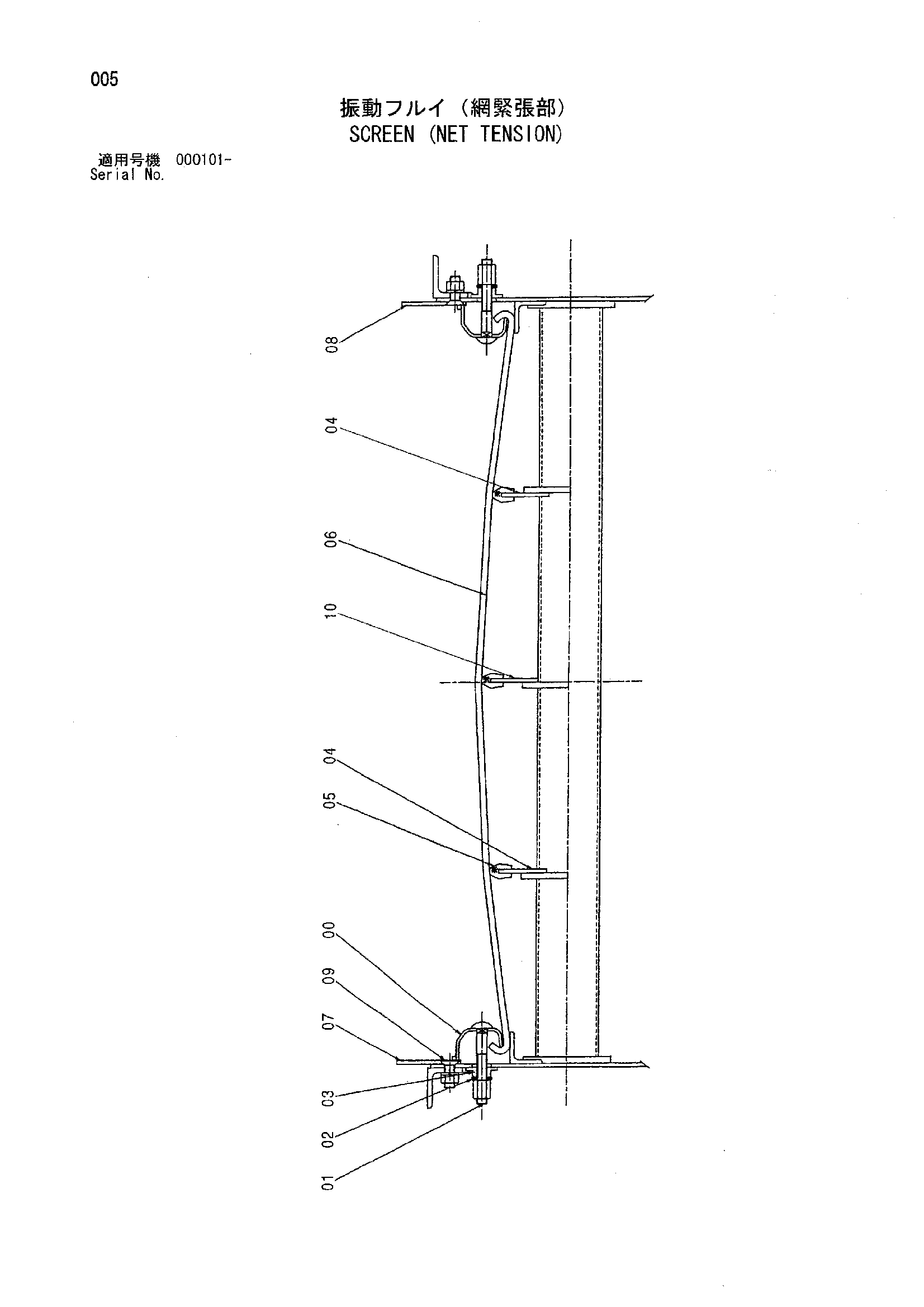

Заводская схема «Экран (сетка тенсион)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4481931 | Штанга | 4 |
| 01 | 4481932 | Болт (с гайка) | 16 |
| 02 | 4481933 | Пружина | 32 |
| 03 | 4481934 | Пластина | 16 |
| 04 | 4481935 | Пластина | 2 |
| 05 | 4481936 | Резиновая прокладка | 3 |
| 06 | 4438666 | Экран (60X120) | 2 |
| 06 | 4604678 | Экран (10X10- 3) | 2 |
| 06 | 4604679 | Экран (40X40- 6) | 2 |
| 06 | 4439435 | Экран (40X40- 10) | 2 |
| 06 | 4439434 | Экран (40X80- 10) | 2 |
| 06 | 4601728 | Экран (50X50- 10) | 2 |
| 06 | 4632073 | Экран (50X50- 12) | 2 |
| 06 | 4600429 | Экран (50X80- 10) | 2 |
| 06 | 4629099 | Экран (60X60- 12) | 2 |
| 06 | 4439436 | Экран | 1 |
| 06 | 4451195 | Экран | 1 |
| 06 | 4632074 | Экран( перфект8- 2.6) | 2 |
| 06 | 4632072 | Экран(перфект20- 5) | 2 |
| 06A | 7041525 | Экран (отвал65нижний) | 1 |
| 06B | 7041789 | Экран (отвал65верхний) | 1 |
| 06A | 7042125 | Экран (отвал75нижний) | 1 |
| 06B | 7042126 | Экран (отвал75верхний) | 1 |
| 07 | 4481937 | Линер | 2 |
| 08 | 4481938 | Линер | 2 |
| 09 | 4481939 | Болт | 16 |
| 10 | 4636278 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
