Экран (привод блок) — HITACHI SR-P600

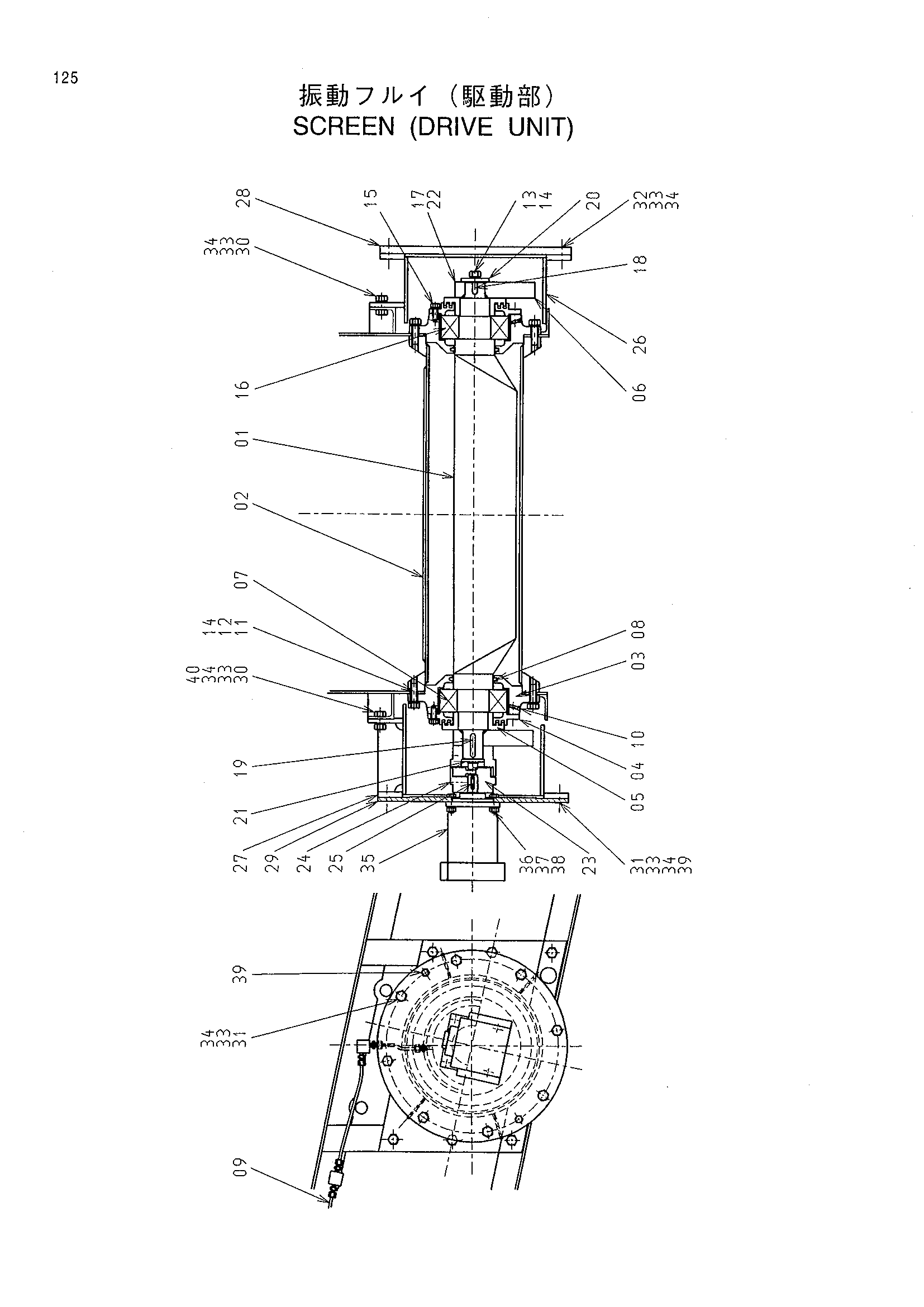

Заводская схема «Экран (привод блок)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482110 | Вал | 1 |
| 02 | 4482111 | Трубка | 1 |
| 03 | 4481874 | Корпус | 2 |
| 04 | 4481879 | Держатель | 2 |
| 05 | 4481880 | Крышка | 2 |
| 06 | 4482087 | Груз | 2 |
| 07 | 4481904 | Подшипник | 1 |
| 08 | 4481906 | Кольцо | 2 |
| 09 | J75481 | Пресс-маслёнка | 2 |
| 10 | 94-2010 | Пробка | 2 |
| 11 | 4480271 | Болт | 6 |
| 12 | J901650 | Болт | 12 |
| 13 | J901630 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 14 |
| 15 | J011230 | Болт с шайбой | 12 |
| 16 | 4481926 | Подшипник | 1 |
| 17 | J010616 | Болт с шайбой | 2 |
| 18 | 4482088 | Шпонка | 1 |
| 19 | 4482089 | Шпонка | 1 |
| 20 | 4481929 | Пластина | 1 |
| 21 | 4482090 | Пластина | 1 |
| 22 | 4481930 | Пластина | 2 |
| 23 | 4482091 | Муфта | 1 |
| 24 | 4482092 | Болт | 2 |
| 25 | 4482112 | Шпонка | 1 |
| 26 | 4482113 | Крышка | 1 |
| 27 | 4482114 | Крышка | 1 |
| 28 | 4482115 | Крышка | 1 |
| 29 | 4482102 | Фланец | 1 |
| 30 | J901640 | Болт | 12 |
| 31 | J901645 | Болт | 8 |
| 32 | J901660 | Болт | 8 |
| 33 | A590916 | Пружинная шайба | 28 |
| 34 | J950016 | Гайка | 28 |
| 35 | 4444532 | Гидромотор | 1 |
| 36 | J901240 | Болт | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 38 | J950012 | Гайка | 4 |
| 39 | 4482103 | Болт реамер | 1 |
| 40 | 4482104 | Болт реамер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
