Соил питатель конвейер — HITACHI SR-P600

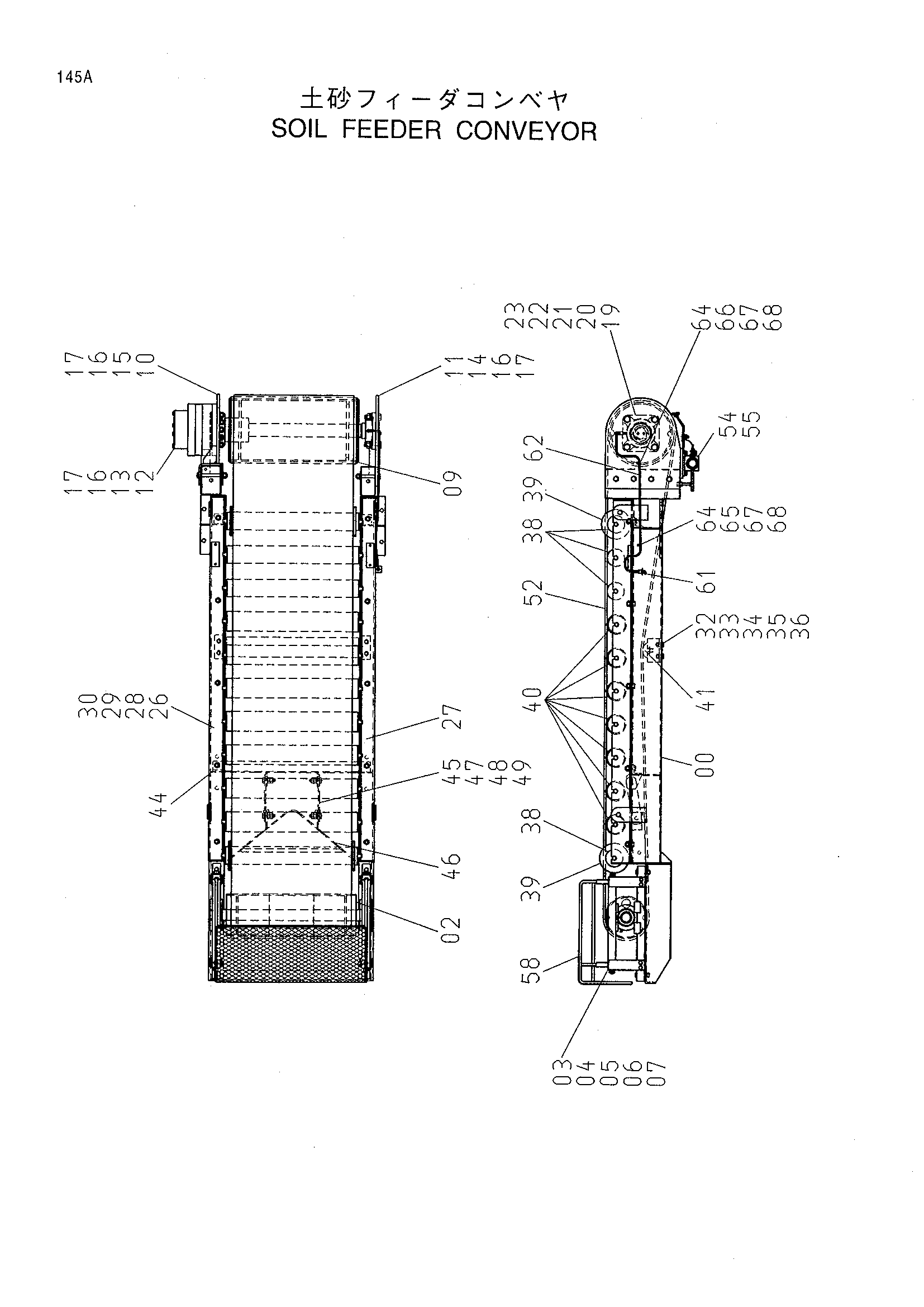

Заводская схема «Соил питатель конвейер» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021339	Рама	1
02	8089800	Шкив таил	1
03	8089821	Подшипник. блок	2
04	J901265	Болт	4
05	A590912	Пружинная шайба	4
06	J950012	Гайка	4
07	J011030	Болт с шайбой	2
09	7043297	Шкив привод	1
10	8089801	Рама	1
11	8089802	Рама	1
12	4443925	Гидромотор	1
13	J901660	Болт	10
14	J901602	Болт	4
15	J901608	Болт	4
16	A590916	Пружинная шайба	18
17	J950016	Гайка	18
19	4482520	Подшипник. блок	1
20	J922065	Болт	4
21	A590920	Пружинная шайба	4
22	A590120	Плоская шайба	4
23	J950020	Гайка	4
26	8089803	Кронштейн	1
27	8089804	Кронштейн	1
28	J901640	Болт	10
29	A590916	Пружинная шайба	10
30	J950016	Гайка	10
32	4482486	Кронштейн	2
33	J901235	Болт	4
34	A590112	Плоская шайба	4
35	A590912	Пружинная шайба	4
36	J950012	Гайка	4
38	4465732	Ролик	4
39	4482528	Кольцо направляющая	4
40	4465731	Ролик	7
41	4355520	Ролик	1
44	9759652	Кронштейн	1
45	4482487	Пластина	2
46	8089818	Отвал	1
47	J901645	Болт	4
48	M660016	U-образная гайка	4
49	J950016	Гайка	4
52	4482527	Ремень	1
54	4482531	Фильтр	1
55	J011220	Болт с шайбой	4
58	8089805	Защитный кожух	1
61	J75581	Пресс-маслёнка	1
62	4481802	Трубка	1
64	4482583	Зажим трубка	2
65	M430414	Винт	1
66	M430420	Винт	1
67	A590904	Пружинная шайба	2
68	M500403	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
