Экран (опора) — HITACHI SR-P600

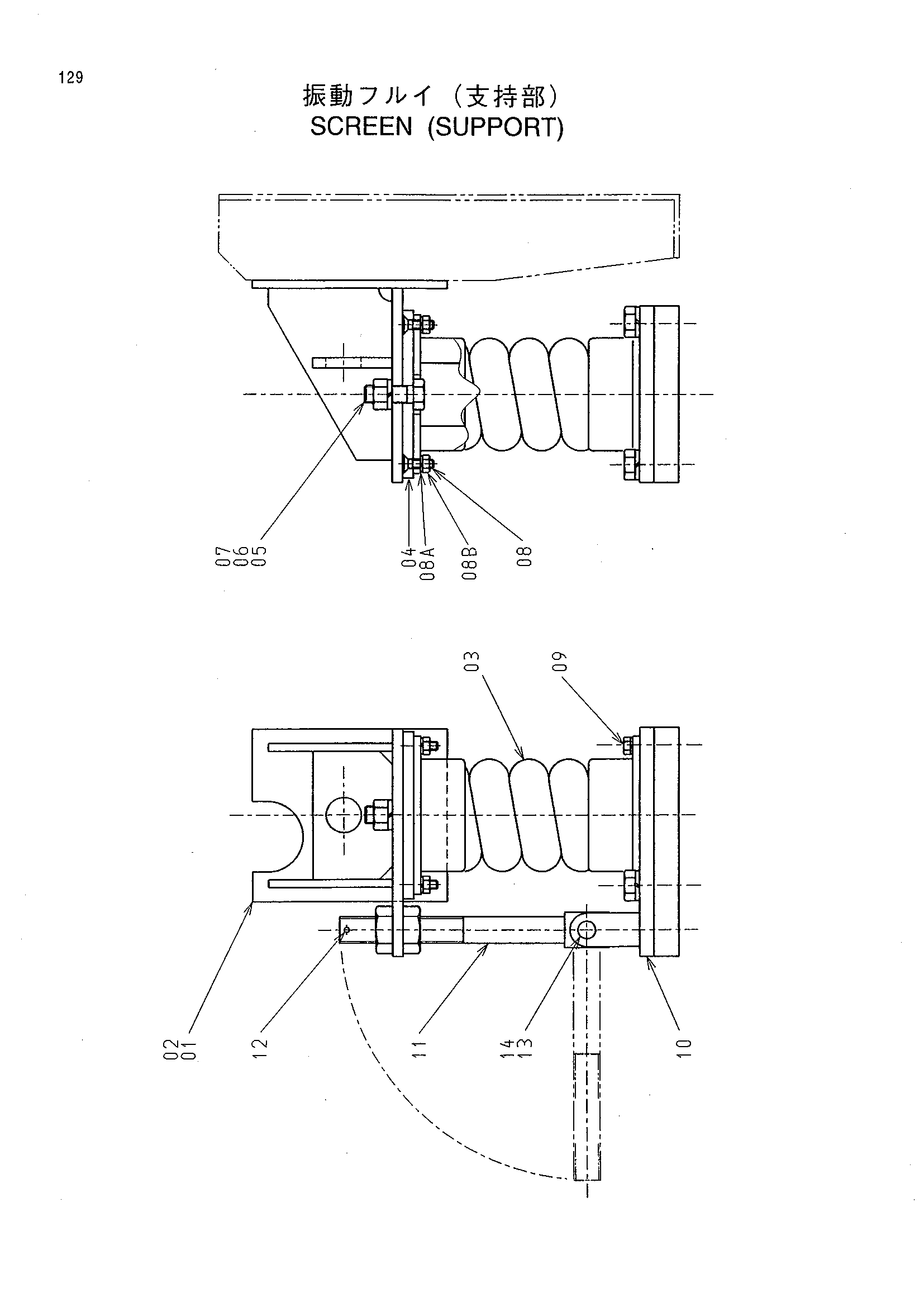

Заводская схема «Экран (опора)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482121 | Держатель | 2 |
| 02 | 4482122 | Держатель | 2 |
| 03 | 4482123 | Пружина | 4 |
| 04 | 4482124 | Сиденье | 4 |
| 05 | J922055 | Болт | 4 |
| 06 | J257220 | Пружинная шайба | 4 |
| 07 | J950020 | Гайка | 4 |
| 08 | 4482125 | Болт | 16 |
| 08A | A590910 | Пружинная шайба | 1 |
| 08B | J950010 | Гайка | 1 |
| 09 | J011025 | Болт с шайбой | 1 |
| 10 | 4482126 | Базовый | 4 |
| 11 | 4482127 | Болт | 4 |
| 11A | A590130 | Плоская шайба | 2 |
| 11B | J950030 | Гайка | 2 |
| 12 | A763040 | Шплинт | 4 |
| 13 | 4482128 | Вал | 4 |
| 14 | A764040 | Шплинт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
