Экран пол — HITACHI SR-P600

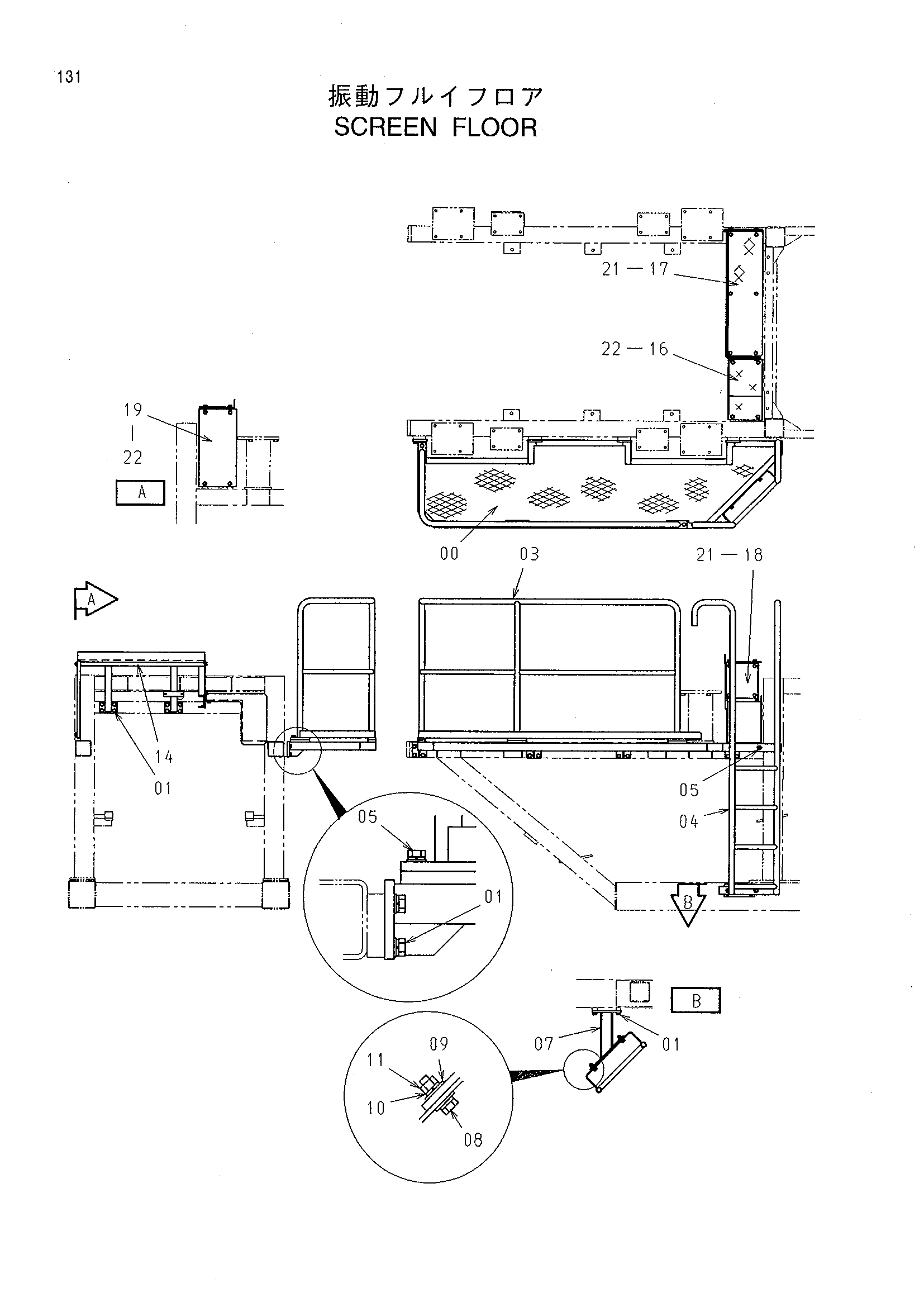

Заводская схема «Экран пол» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020201 | Пол | 1 |
| 01 | J021235 | Болт с шайбой | 28 |
| 03 | 8081765 | Поручень | 1 |
| 04 | 8084655 | Лестница | 1 |
| 05 | J021230 | Болт с шайбой | 8 |
| 07 | 9755595 | Кронштейн | 1 |
| 08 | J031245 | Болт с шайбой | 2 |
| 09 | 449490 | Шайба | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | J950012 | Гайка | 2 |
| 14 | 7040676 | Кронштейн | 1 |
| 16 | 9756895 | Ступень | 1 |
| 17 | 4457138 | Пол | 1 |
| 18 | 4445029 | Крышка | 1 |
| 19 | 4442894 | Крышка | 1 |
| 21 | J021030 | Болт с шайбой | 10 |
| 22 | J031030 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
