Электрооборудование (рама) — HITACHI SR-P600

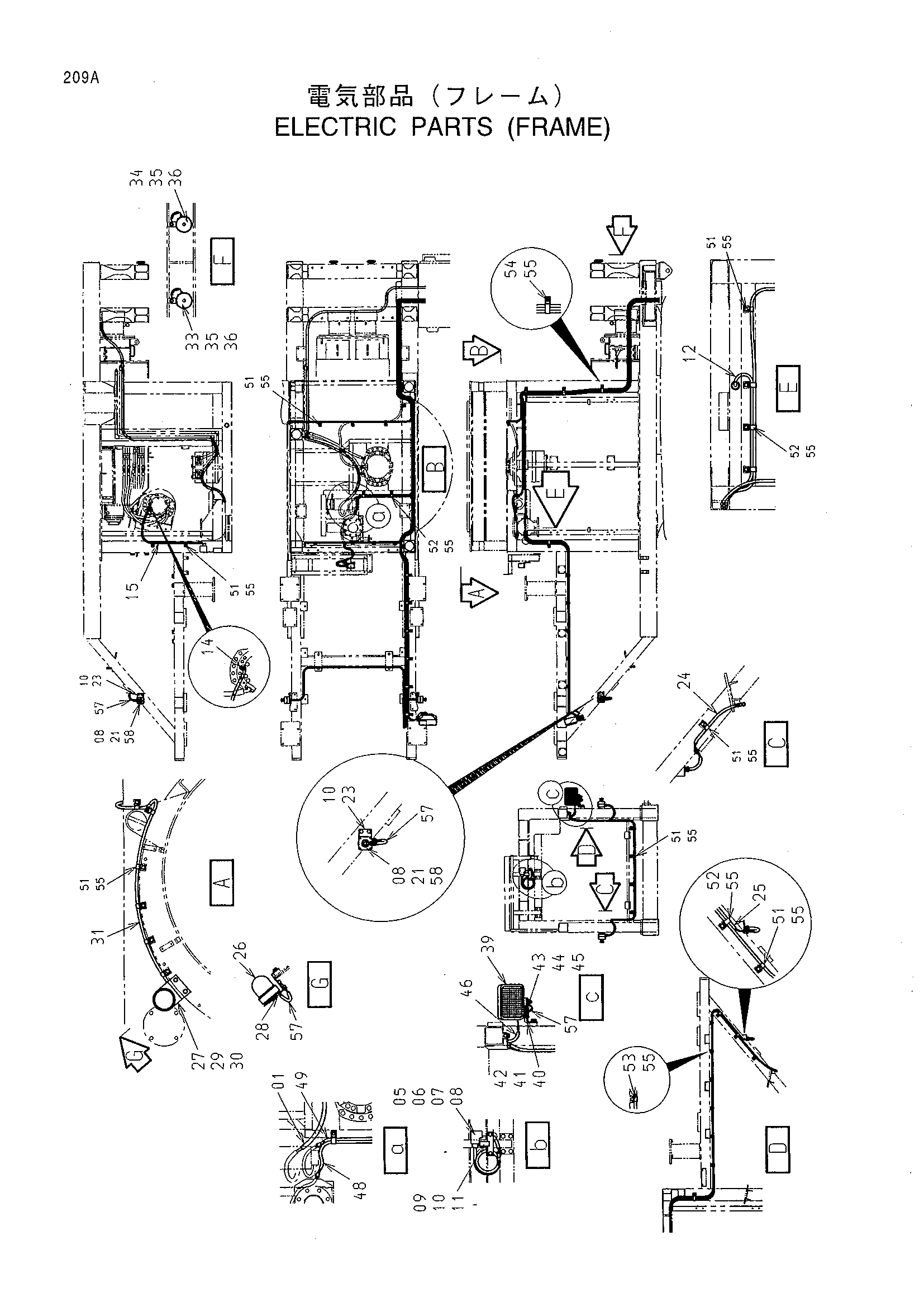

Заводская схема «Электрооборудование (рама)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4456260 | Трос | 1 |
| 05 | 9195523 | Датчик в сборе | 1 |
| 06 | M430465 | Винт | 2 |
| 07 | A590904 | Пружинная шайба | 2 |
| 08 | M500403 | Гайка | 6 |
| 09 | 9754761 | Кронштейн | 1 |
| 10 | J011020 | Болт с шайбой | 6 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | 4456257 | Трос разъём | 1 |
| 14 | 9202501 | Датчик в сборе | 1 |
| 15 | 4456259 | Трос разъём | 1 |
| 21 | 4450175 | Выключатель | 2 |
| 23 | 4457748 | Кронштейн | 2 |
| 24 | 4456253 | Трос | 1 |
| 25 | 4456254 | Трос | 1 |
| 26 | 4429413 | Фонарь воркинг | 1 |
| 27 | 4457751 | Кронштейн | 1 |
| 28 | 94-2816 | Резиновая втулка | 1 |
| 29 | J901225 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 2 |
| 31 | 4456266 | Трос | 1 |
| 33 | 4190705 | Звуковой сигнал | 1 |
| 34 | 4191499 | Звуковой сигнал | 1 |
| 35 | J020825 | Болт с шайбой | 2 |
| 36 | 4254603 | Жгут проводов | 2 |
| 39 | 4336570 | Фонарь головка в сборе | 1 |
| 39A | 4326801 | Фонарь блок | 1 |
| 39B | 4326802 | Рама | 1 |
| 39C | 4285648 | Лампа | 1 |
| 39D | 4326803 | Прокладка | 1 |
| 39E | 4307026 | Шайба | 1 |
| 39F | 4307027 | Винт | 4 |
| 39G | A590114 | Плоская шайба | 1 |
| 39H | A590914 | Пружинная шайба | 1 |
| 39I | J952014 | Гайка | 1 |
| 40 | 4224631 | Кронштейн | 1 |
| 41 | J901425 | Болт | 1 |
| 42 | A590914 | Пружинная шайба | 1 |
| 43 | 4254604 | Жгут проводов | 1 |
| 44 | M430613 | Винт | 1 |
| 45 | A590906 | Пружинная шайба | 1 |
| 46 | 4458595 | Трос разъём | 1 |
| 48 | 4456258 | Трос разъём | 1 |
| 49 | 4439135 | Трос разъём | 1 |
| 51 | 4190275 | Зажим | 18 |
| 52 | 4190292 | Зажим | 7 |
| 53 | 4259817 | Зажим | 7 |
| 54 | 4193848 | Зажим | 3 |
| 55 | J011020 | Болт с шайбой | 41 |
| 57 | 4280364 | Трубка | 4 |
| 58 | J450420 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
