Оутпут конвейер (1) — HITACHI SR-P600

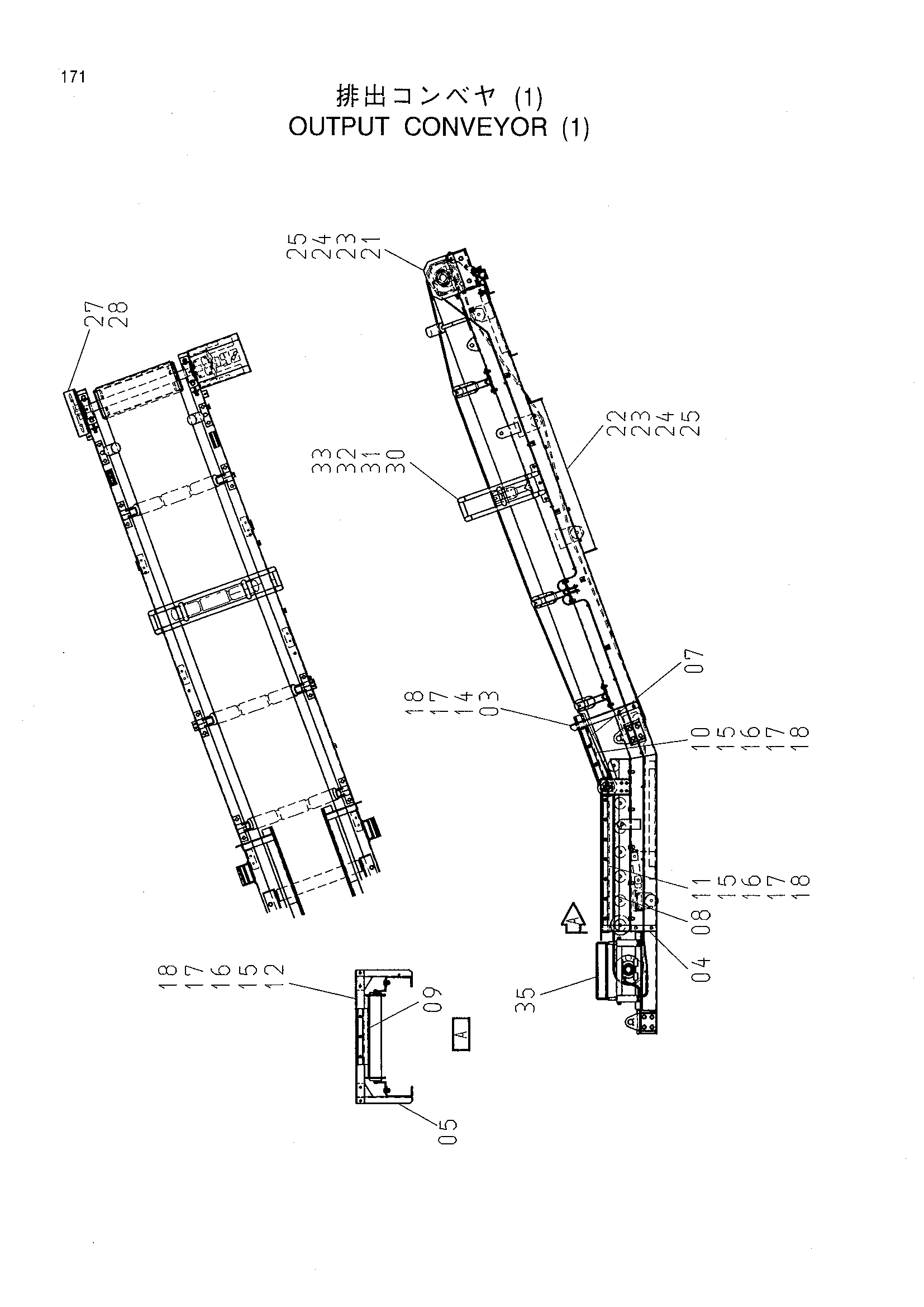

Заводская схема «Оутпут конвейер (1)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7043300 | Рама | 1 |
| 04 | 9759650 | Кронштейн | 1 |
| 05 | 9759651 | Кронштейн | 1 |
| 07 | 4482491 | Резиновая прокладка | 2 |
| 08 | 4482492 | Резиновая прокладка | 2 |
| 09 | 4482493 | Резиновая прокладка | 1 |
| 10 | 4482494 | Пластина | 2 |
| 11 | 4482495 | Пластина | 2 |
| 12 | 4482496 | Пластина | 1 |
| 14 | J901230 | Болт | 12 |
| 15 | M311240 | Болт флусх | 25 |
| 16 | A590112 | Плоская шайба | 25 |
| 17 | A590912 | Пружинная шайба | 37 |
| 18 | J950012 | Гайка | 37 |
| 21 | 8089631 | Крышка | 1 |
| 22 | 8089630 | Крышка | 1 |
| 23 | J901230 | Болт | 14 |
| 24 | A590912 | Пружинная шайба | 14 |
| 25 | J950012 | Гайка | 14 |
| 27 | 8085996 | Крышка | 1 |
| 28 | J011230 | Болт с шайбой | 2 |
| 30 | 8089629 | Защитный кожух | 1 |
| 31 | J901030 | Болт | 6 |
| 32 | A590910 | Пружинная шайба | 6 |
| 33 | J950010 | Гайка | 6 |
| 35 | 8089628 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
