Кран трубопроводы — HITACHI SR-P600

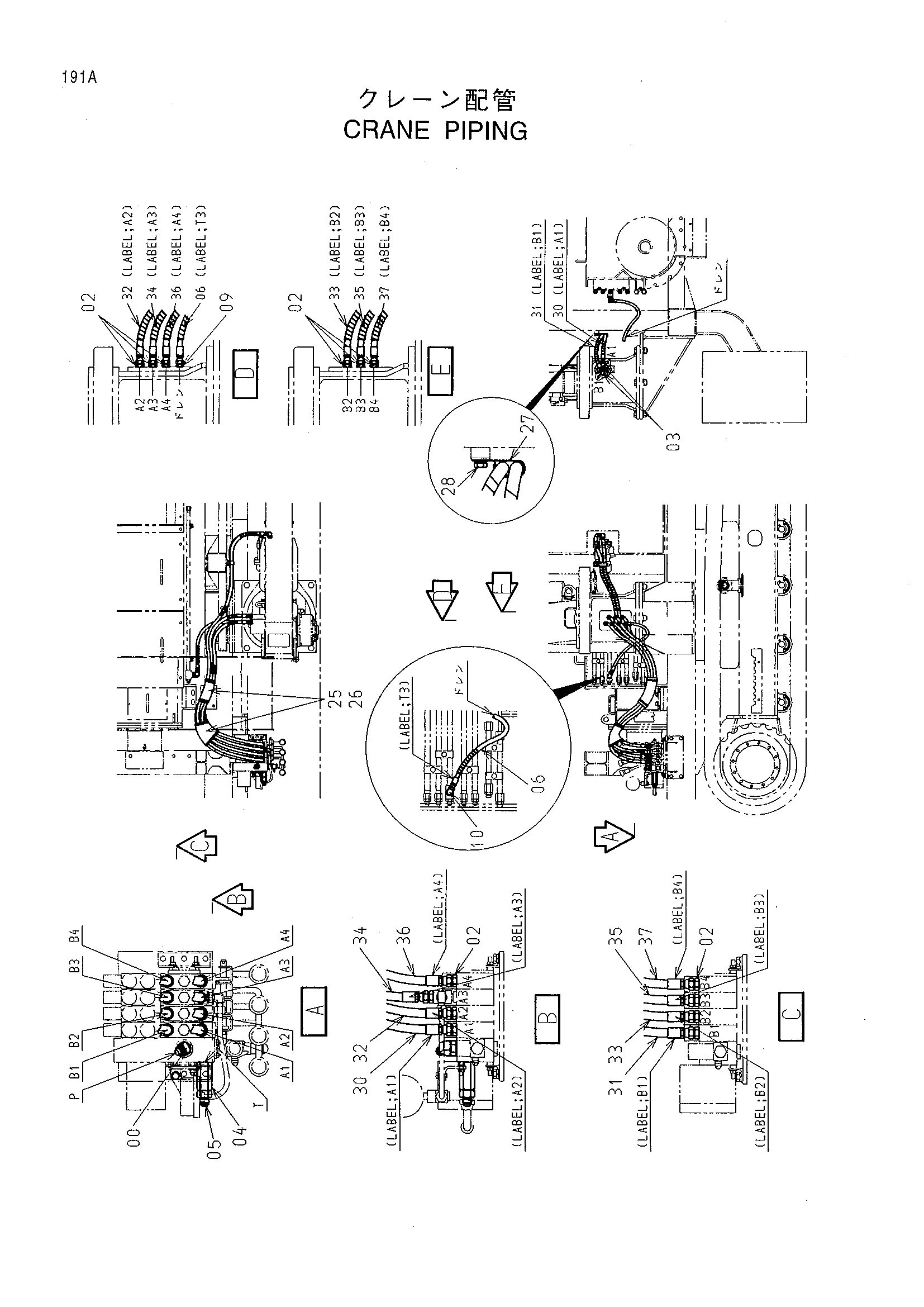

Заводская схема «Кран трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852244 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 14 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4406267 | Переходник | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4288001 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 9206806 | Шланг в сборе | 1 |
| 06A | 4409711 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 09 | A852123 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852343 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4121859 | Ленточный зажим | 4 |
| 26 | 4141401 | Резиновая втулка | 2 |
| 27 | 4190266 | Зажим | 1 |
| 28 | J011020 | Болт с шайбой | 1 |
| 30 | 9206798 | Шланг в сборе | 1 |
| 30A | 4459075 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 31 | 9206799 | Шланг в сборе | 1 |
| 31A | 4459076 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 9206800 | Шланг в сборе | 1 |
| 32A | 4459077 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9206801 | Шланг в сборе | 1 |
| 33A | 4459078 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 34 | 9206802 | Шланг в сборе | 1 |
| 34A | 4459079 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 9206803 | Шланг в сборе | 1 |
| 35A | 4459080 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 36 | 9206804 | Шланг в сборе | 1 |
| 36A | 4459081 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 37 | 9206805 | Шланг в сборе | 1 |
| 37A | 4459082 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
