Напорные трубопроводы — HITACHI SR-P600

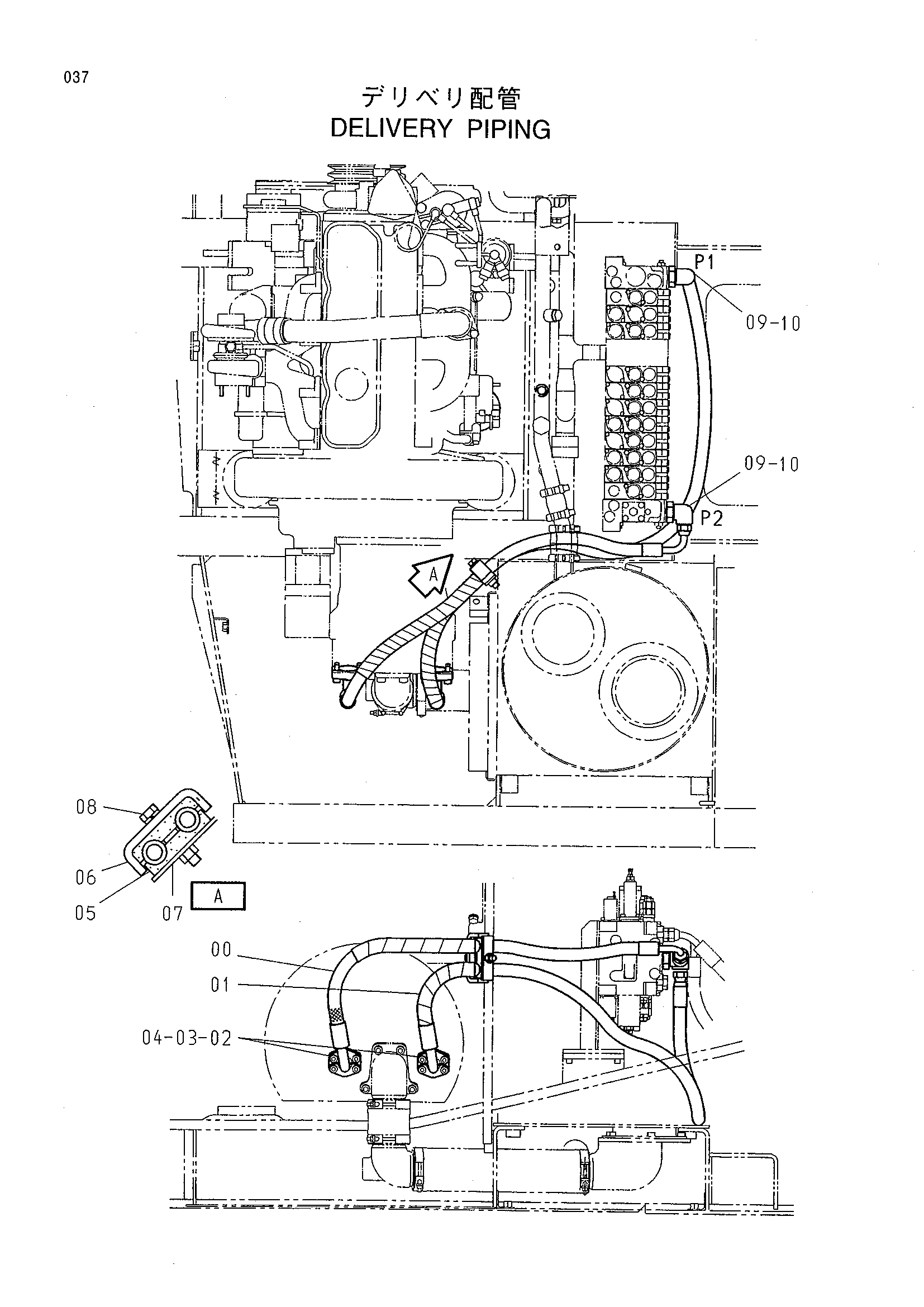

Заводская схема «Напорные трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9198819 | Шланг в сборе | 1 |
| 00A | 4450777 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 1 |
| 01 | 9198820 | Шланг в сборе | 1 |
| 01A | 4462045 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 1 |
| 02 | 4506459 | Разъёмный фланец | 4 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | J781035 | Болт с внутренним шестигранником | 8 |
| 05 | 4419476 | Резиновая прокладка | 1 |
| 06 | 4285723 | Хомут трубки | 1 |
| 07 | 9738975 | Хомут | 1 |
| 08 | J011275 | Болт с шайбой | 1 |
| 09 | A853366 | Угловой штуцер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
