Трубопроводы системы смазки (смеситель) — HITACHI SR-P600

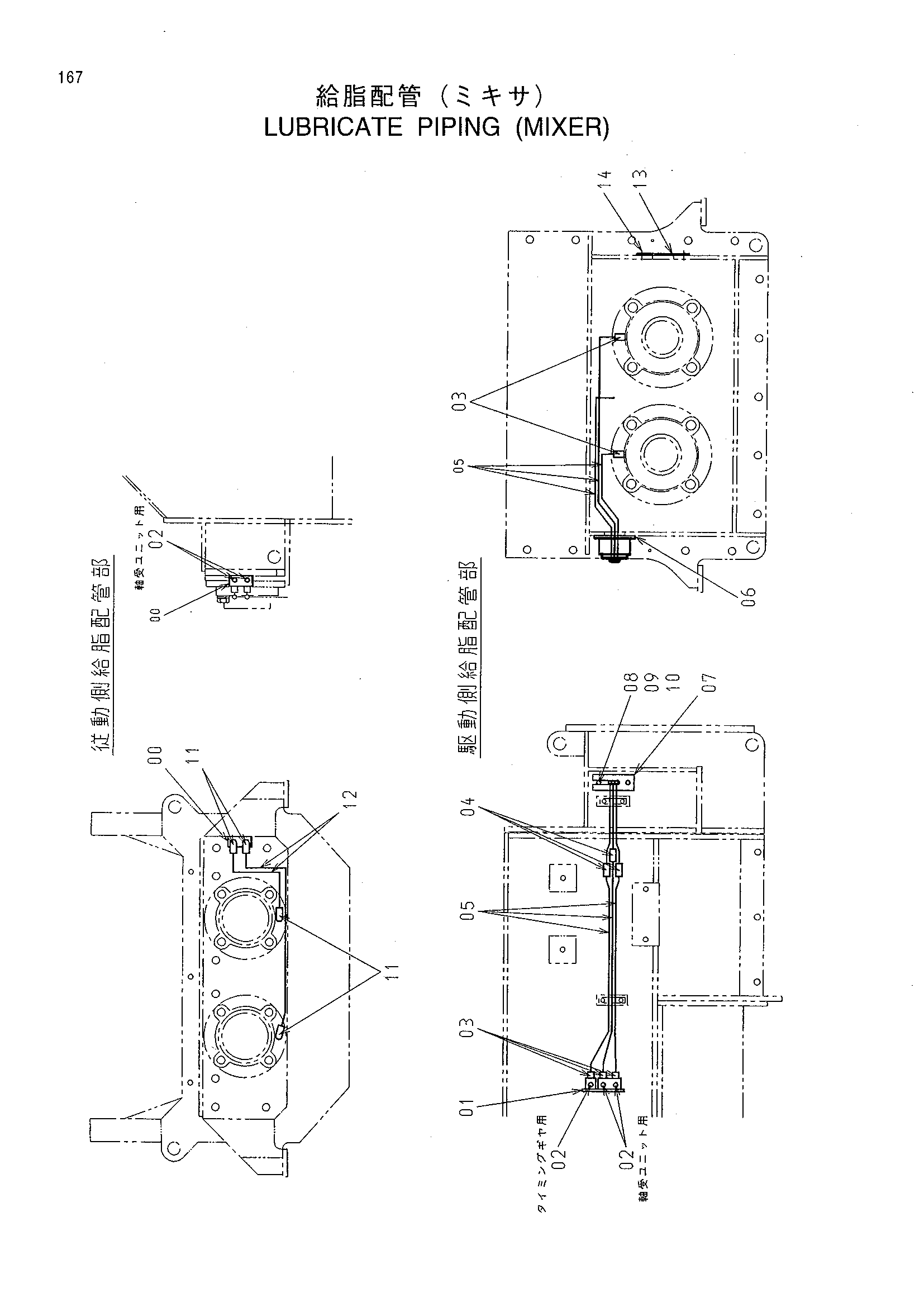

Заводская схема «Трубопроводы системы смазки (смеситель)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465976 | Блок | 1 |
| 01 | 4465770 | Блок | 1 |
| 02 | J75481 | Пресс-маслёнка | 5 |
| 03 | 4465977 | Штуцер | 5 |
| 04 | 4465964 | Штуцер | 3 |
| 05 | 4465965 | Трубка | 6 |
| 06 | 4465966 | Резиновая прокладка | 1 |
| 07 | 4465967 | Пластина | 1 |
| 08 | J900835 | Болт | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | 4030364 | U-образная гайка | 2 |
| 11 | 4465972 | Штуцер | 4 |
| 12 | 4465968 | Трубка | 2 |
| 13 | 4465969 | Крышка | 1 |
| 14 | J020820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
