Основные гидролинии (1) — HITACHI SR-P600

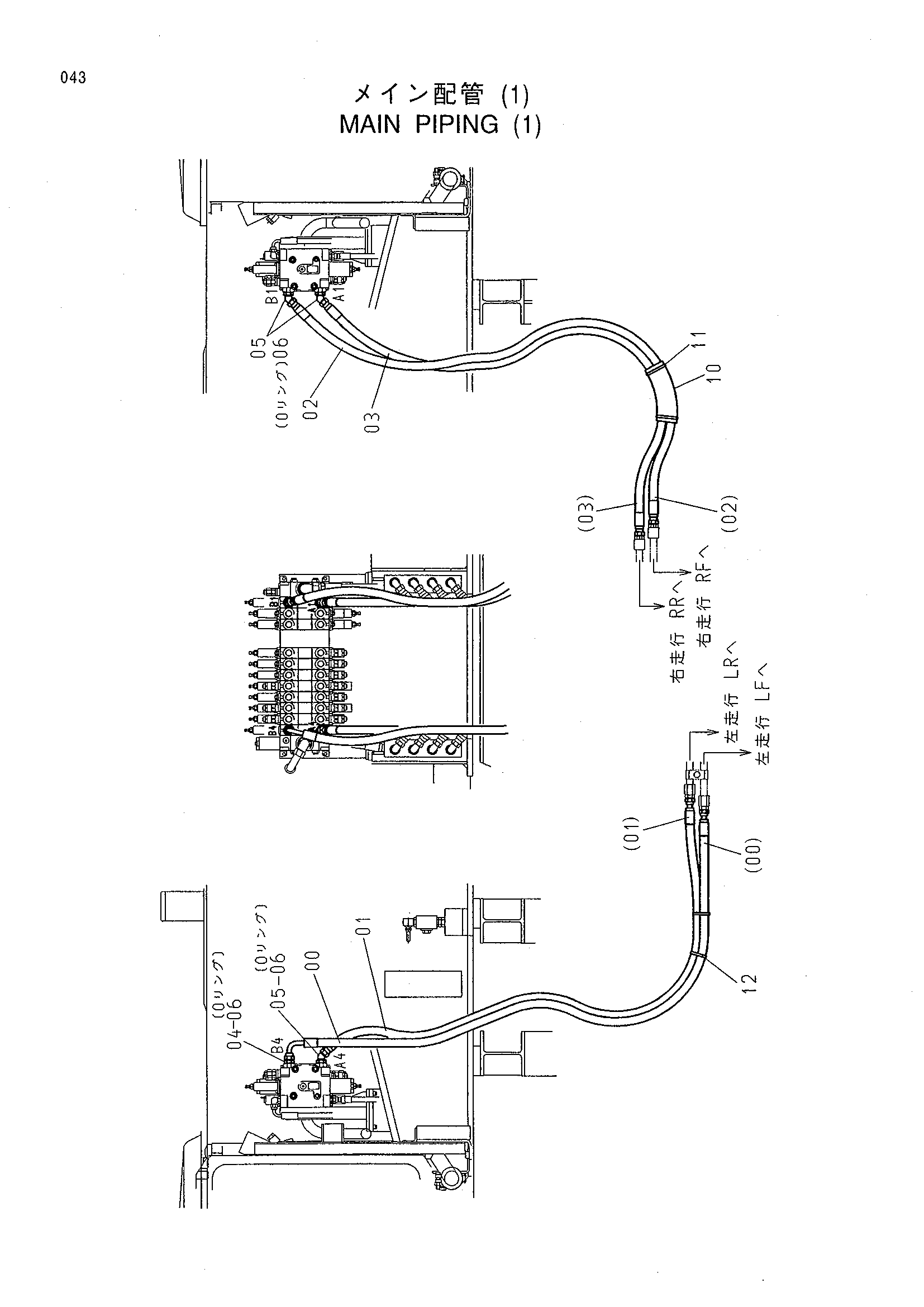

Заводская схема «Основные гидролинии (1)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9207191 | Шланг в сборе | 1 |
| 00A | 4258306 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 4459041 | Шланг | 1 |
| 02 | 4459040 | Шланг | 1 |
| 03 | 4459038 | Шланг | 1 |
| 04 | A853144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853244 | Угловой штуцер | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 4 |
| 10 | 4219918 | Резиновая втулка | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 12 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
