Обратные трубопроводы — HITACHI SR-P600

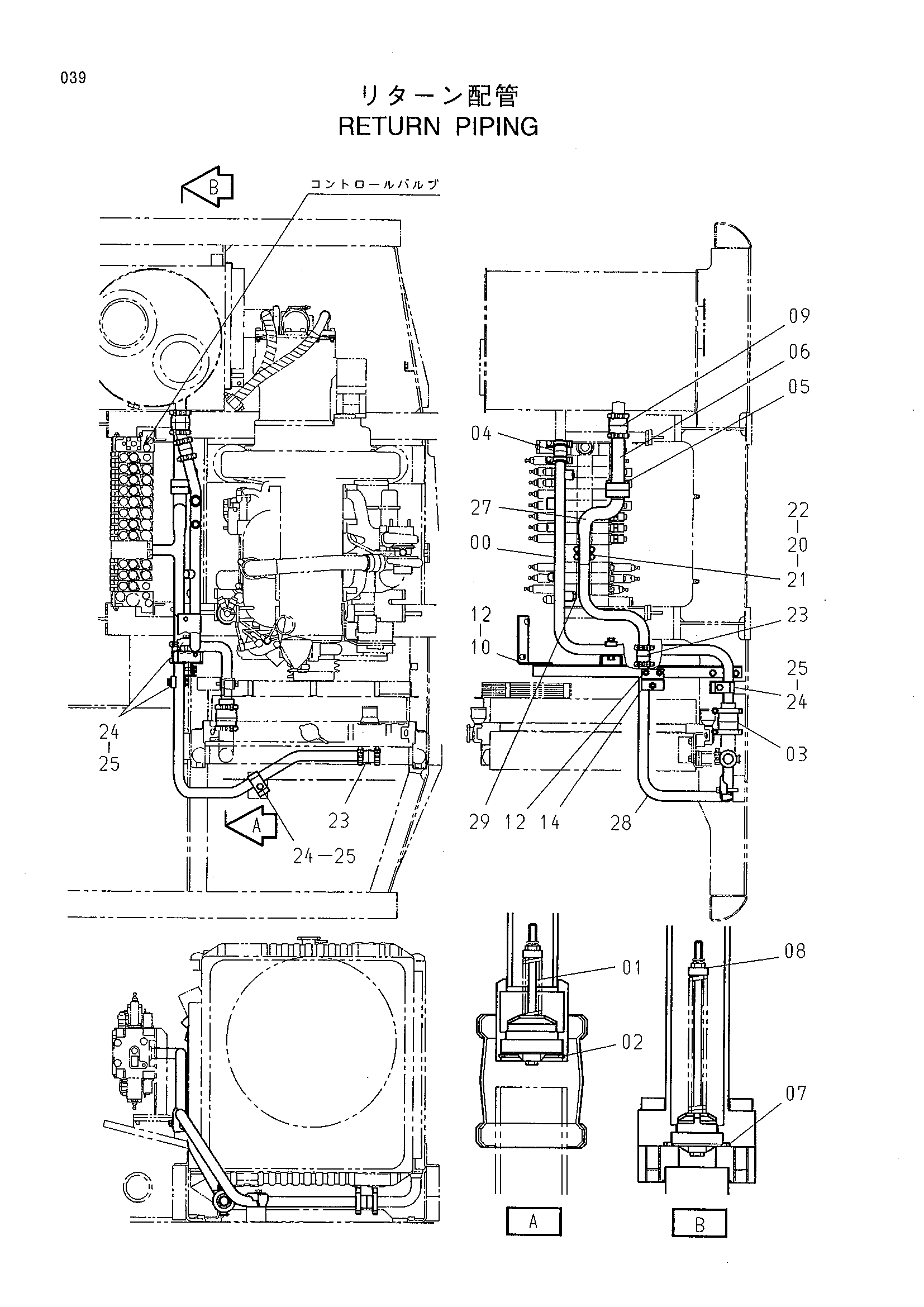

Заводская схема «Обратные трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030148 | Трубка | 1 |
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 4067834 | Муфта | 1 |
| 03A | 4196260 | Уплотнение кольцо | 2 |
| 04 | 4071213 | Муфта | 1 |
| 04A | 4196258 | Уплотнение кольцо | 2 |
| 05 | J781040 | Болт с внутренним шестигранником | 2 |
| 06 | 8064356 | Обратная трубка | 1 |
| 07 | A811040 | Уплотнительное кольцо | 1 |
| 08 | 4266481 | Клапан | 1 |
| 09 | 4069801 | Муфта | 1 |
| 09A | 4196259 | Уплотнение кольцо | 2 |
| 10 | 8085610 | Опора | 1 |
| 12 | J021030 | Болт с шайбой | 4 |
| 14 | 9757445 | Кронштейн | 1 |
| 20 | 966993 | Уплотнительное кольцо | 1 |
| 21 | 962453 | Разъёмный фланец | 2 |
| 22 | J781030 | Болт с внутренним шестигранником | 4 |
| 23 | 4071213 | Муфта | 2 |
| 23A | 4196258 | Уплотнение кольцо | 2 |
| 24 | 4190127 | Хомут трубки | 4 |
| 25 | J011270 | Болт с шайбой | 4 |
| 27 | 8085613 | Трубка | 1 |
| 28 | 3093260 | Трубка | 1 |
| 29 | A885004 | Пробка | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
