Гидромотор (аркх гидромолот) [дополнительное оборудование] — HITACHI SR-P600
Заводская схема «Гидромотор (аркх гидромолот) [дополнительное оборудование]» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.

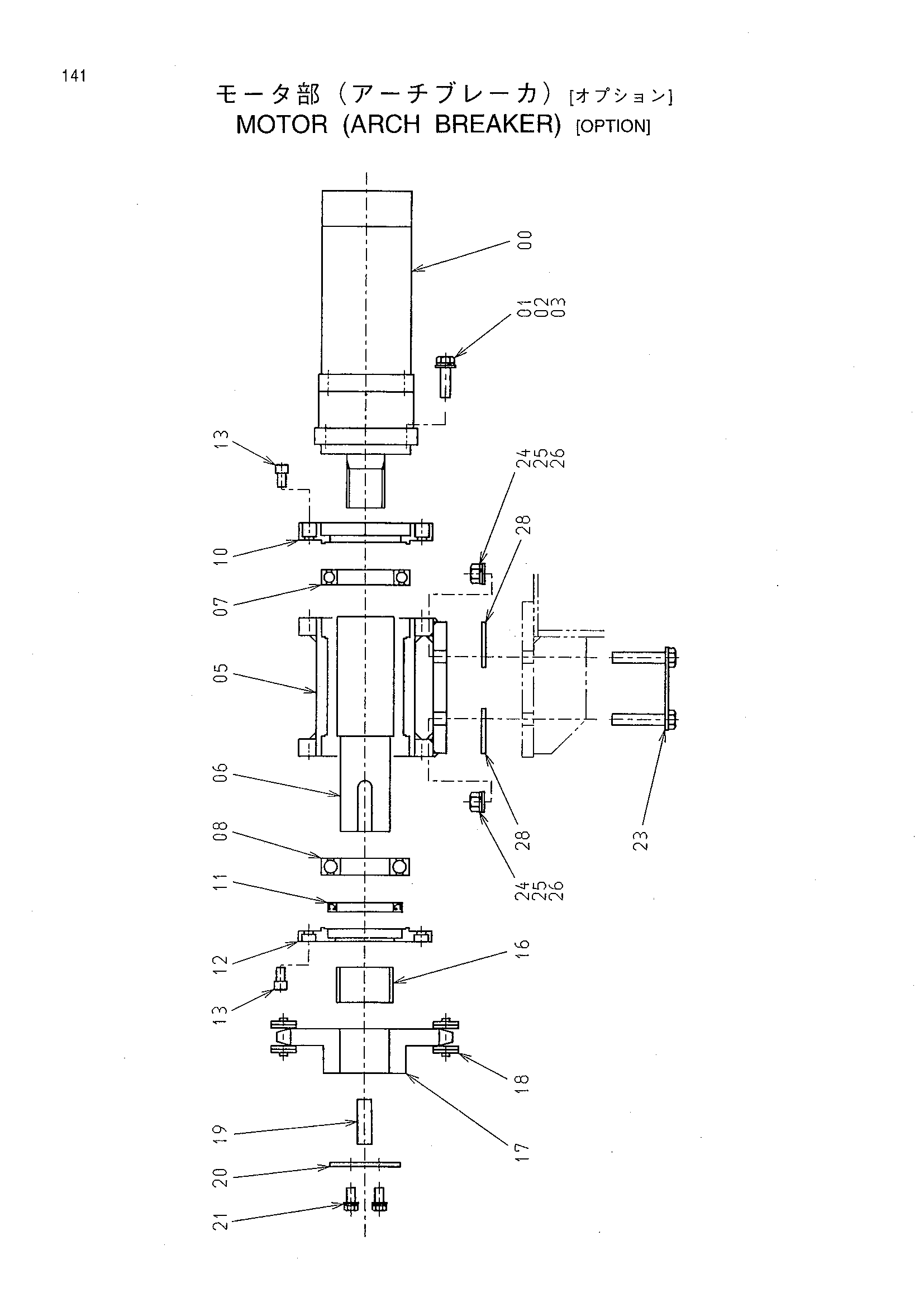

![Схема Гидромотор (аркх гидромолот) [дополнительное оборудование] HITACHI SR-P600](/catalog-drawings/89/8970214b-da33-4844-969c-05cfb4d98b65.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4450558 | Гидромотор | 1 |
| 01 | J901450 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | A590114 | Плоская шайба | 4 |
| 05 | 4482080 | Корпус | 1 |
| 06 | 4482081 | Вал | 1 |
| 07 | 4162569 | Подшипник | 1 |
| 08 | 4147388 | Шариковый подшипник | 1 |
| 10 | 4482050 | Базовый | 1 |
| 11 | 4482051 | Уплотнение | 1 |
| 12 | 4482052 | Держатель | 1 |
| 13 | J781220 | Болт с внутренним шестигранником | 14 |
| 16 | 4482053 | Втулка | 1 |
| 17 | 4482082 | Звёздочка | 1 |
| 18 | 4482083 | Цепь | 1 |
| 19 | 94-2335 | Шпонка | 1 |
| 20 | 4482084 | Фиксатор | 1 |
| 21 | J021220 | Болт с шайбой | 1 |
| 23 | 4482085 | Пластина | 2 |
| 24 | A590116 | Плоская шайба | 4 |
| 25 | A590916 | Пружинная шайба | 4 |
| 26 | J950016 | Гайка | 4 |
| 28 | 4482086 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
