Оутпут конвейер (2) — HITACHI SR-P600

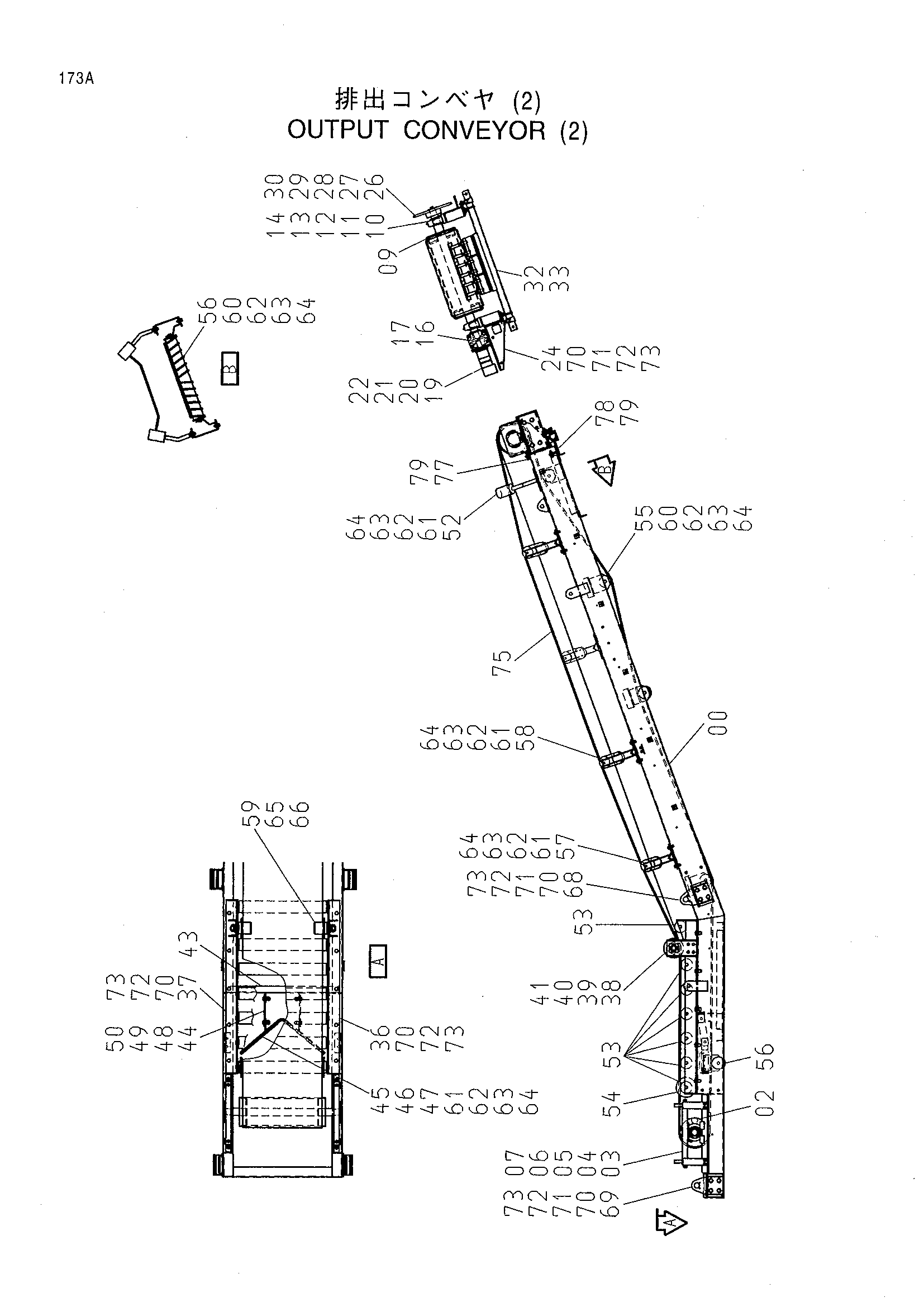

Заводская схема «Оутпут конвейер (2)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008737 | Рама | 1 |
| 02 | 8089627 | Шкив таил | 1 |
| 03 | 8089821 | Подшипник. блок | 2 |
| 04 | J901270 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 07 | J011020 | Болт с шайбой | 2 |
| 09 | 7043298 | Шкив привод | 1 |
| 10 | 4482513 | Подшипник. блок | 2 |
| 11 | J901655 | Болт | 4 |
| 12 | A590116 | Плоская шайба | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | J950016 | Гайка | 4 |
| 16 | 4481530 | Муфта цепь | 1 |
| 17 | 94-2305 | Шпонка | 1 |
| 19 | 4384257 | Гидромотор | 1 |
| 20 | J781230 | Болт с внутренним шестигранником | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | A590112 | Плоская шайба | 4 |
| 24 | 7043299 | Базовый гидромотор | 1 |
| 26 | 4481529 | Звёздочка | 1 |
| 27 | 94-2305 | Шпонка | 1 |
| 28 | 4482488 | Пластина | 1 |
| 29 | J901225 | Болт | 1 |
| 30 | A590912 | Пружинная шайба | 1 |
| 32 | 4482530 | Фильтр | 1 |
| 33 | J011220 | Болт с шайбой | 4 |
| 36 | 8089806 | Кронштейн | 1 |
| 37 | 8089807 | Кронштейн | 1 |
| 38 | 9759568 | Кронштейн | 2 |
| 39 | J901030 | Болт | 8 |
| 40 | A590910 | Пружинная шайба | 8 |
| 41 | J950010 | Гайка | 8 |
| 43 | 9759569 | Опора | 1 |
| 44 | 4482487 | Пластина | 2 |
| 45 | 8089819 | Отвал | 1 |
| 46 | 4482489 | Резиновая прокладка | 1 |
| 47 | 4482490 | Пластина | 2 |
| 48 | J901645 | Болт | 4 |
| 49 | M660016 | U-образная гайка | 4 |
| 50 | J950016 | Гайка | 4 |
| 52 | 4482454 | Ролик | 2 |
| 53 | 4465732 | Ролик | 7 |
| 54 | 4482528 | Кольцо направляющая | 2 |
| 55 | 4367644 | Ролик | 2 |
| 56 | 4355520 | Ролик | 3 |
| 57 | 4465726 | Ролик | 1 |
| 58 | 4465727 | Ролик | 2 |
| 59 | 9219246 | Ролик | 2 |
| 60 | J901235 | Болт | 20 |
| 61 | J901240 | Болт | 22 |
| 62 | A590112 | Плоская шайба | 42 |
| 63 | A590912 | Пружинная шайба | 42 |
| 64 | J950012 | Гайка | 42 |
| 65 | J257130 | Пружинная шайба | 2 |
| 66 | J950030 | Гайка | 2 |
| 68 | 8089632 | Кронштейн | 2 |
| 69 | 8089633 | Кронштейн | 2 |
| 70 | J901640 | Болт | 30 |
| 71 | A590116 | Плоская шайба | 20 |
| 72 | A590916 | Пружинная шайба | 30 |
| 73 | J950016 | Гайка | 30 |
| 75 | 4482526 | Ремень | 1 |
| 77 | M261255 | Болт | 2 |
| 78 | M261260 | Болт | 2 |
| 79 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
