Гусеничная рама крышка — HITACHI SR-P600

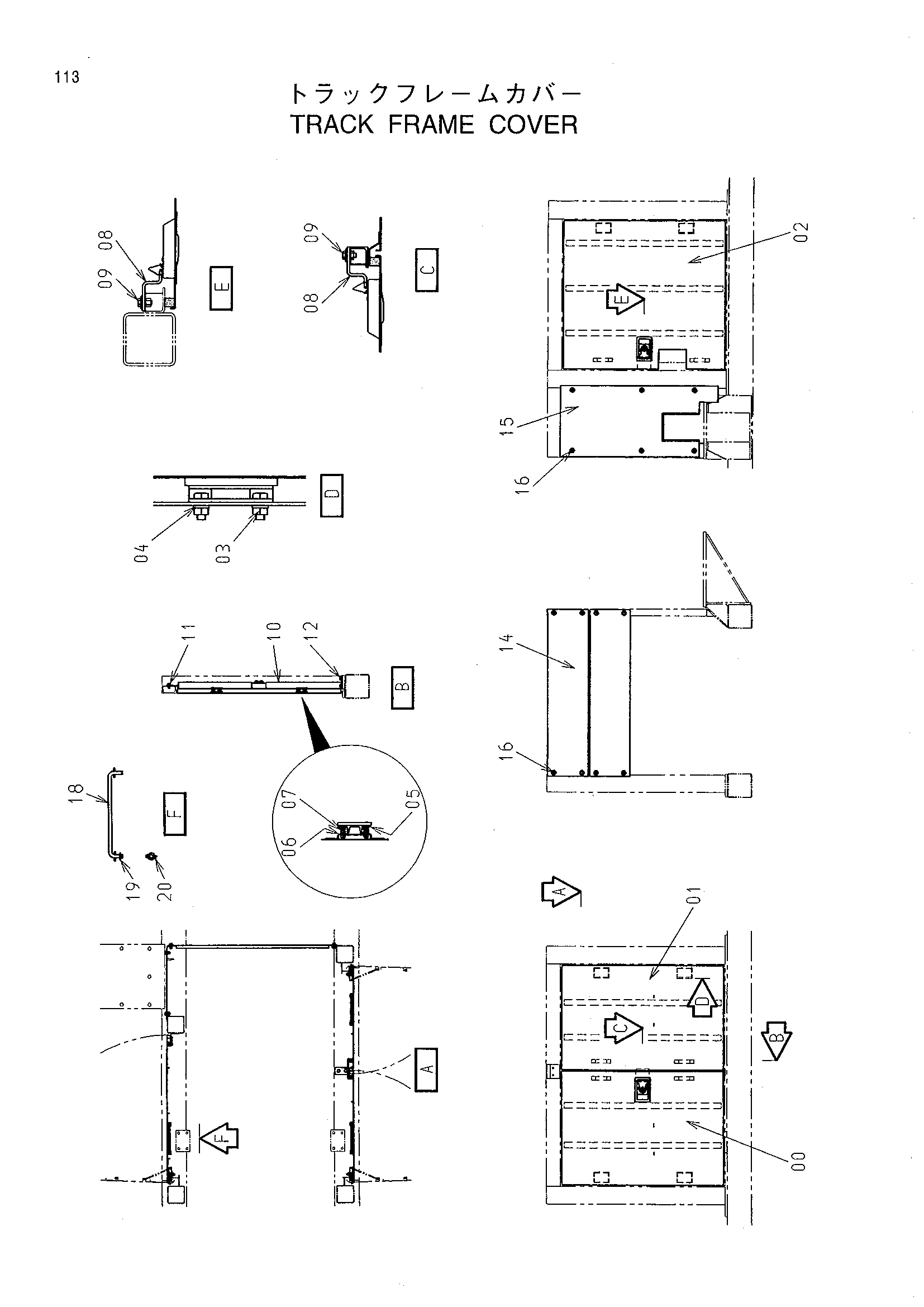

Заводская схема «Гусеничная рама крышка» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040696 | Крышка | 1 |
| 01 | 7040697 | Крышка | 1 |
| 02 | 7040698 | Крышка | 1 |
| 03 | J950010 | Гайка | 12 |
| 04 | A590910 | Пружинная шайба | 12 |
| 05 | 4175253 | Кронштейн | 6 |
| 06 | 4175254 | Ограничитель | 6 |
| 07 | J020614 | Болт с шайбой | 24 |
| 08 | 4257087 | Ограничитель | 2 |
| 09 | J031030 | Болт с шайбой | 4 |
| 10 | 8082257 | Кронштейн | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 12 | J021025 | Болт с шайбой | 2 |
| 14 | 4457643 | Крышка | 2 |
| 15 | 9756917 | Крышка | 1 |
| 16 | J031030 | Болт с шайбой | 14 |
| 18 | 4341788 | Стойка | 3 |
| 19 | A590108 | Плоская шайба | 3 |
| 20 | 4022697 | Стопорный палец | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
