Экран (привод) — HITACHI SR-P1200

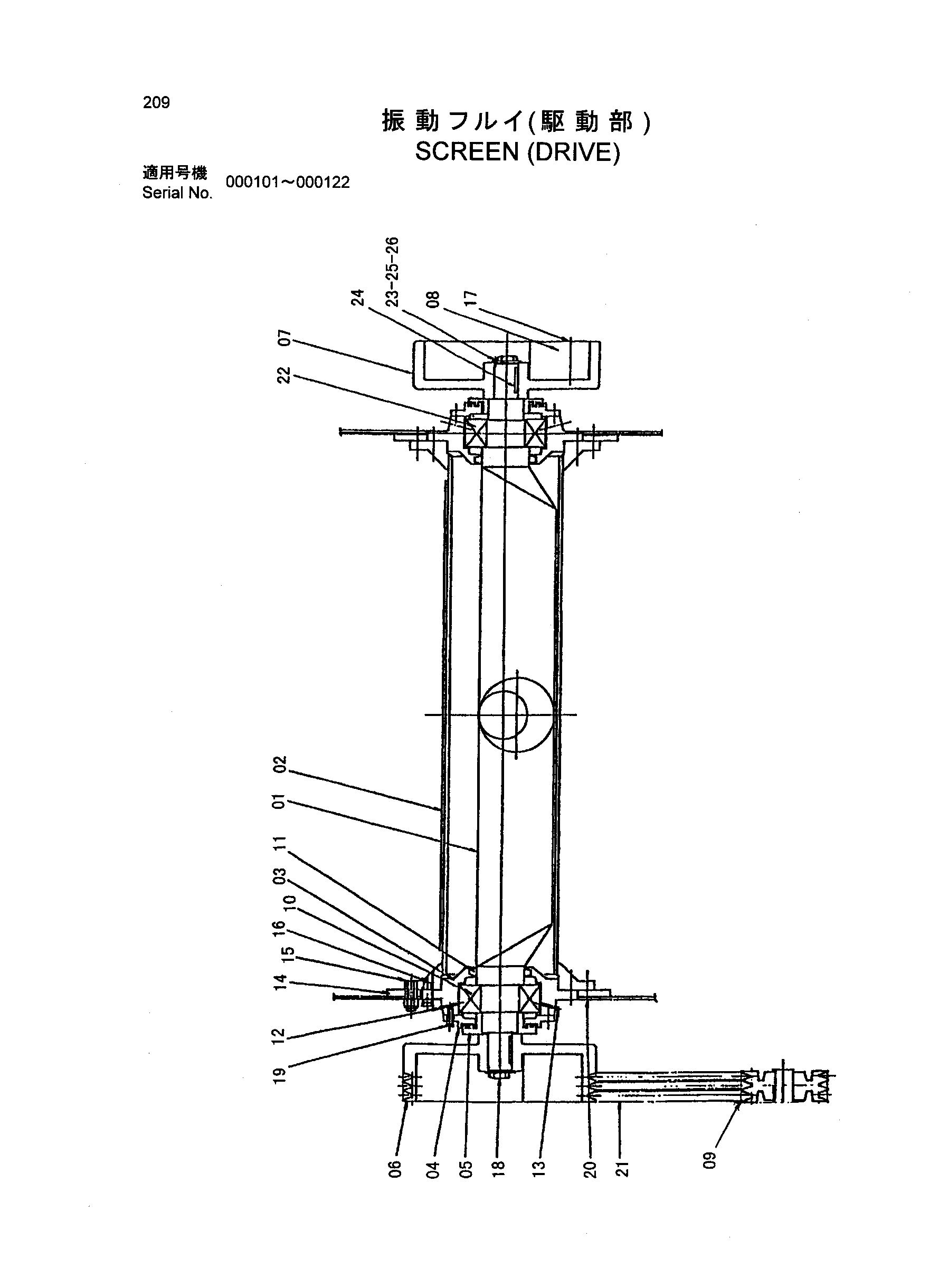

Заводская схема «Экран (привод)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4481869 | Вал | 1 |
| 02 | 4481873 | Трубка | 1 |
| 03 | 4481874 | Корпус | 2 |
| 04 | 4481879 | Держатель | 2 |
| 05 | 4481880 | Крышка | 2 |
| 06 | 4481882 | Шкив | 1 |
| 07 | 4481883 | Колесо | 1 |
| 08 | 4481884 | Груз | 4 |
| 09 | 4481903 | Шкив | 1 |
| 10 | 4481904 | Подшипник | 1 |
| 11 | 4481906 | Кольцо | 2 |
| 12 | 4481907 | Штуцер | 2 |
| 13 | 4481910 | Пробка | 2 |
| 14 | 4480270 | Франге | 2 |
| 15 | 4480271 | Болт | 16 |
| 16 | 4481919 | Болт | 16 |
| 17 | 4481920 | Болт | 8 |
| 18 | 4481922 | Болт | 2 |
| 19 | 4481923 | Болт | 12 |
| 20 | 4481924 | Болт | 28 |
| 21 | 4481925 | Ремень | 3 |
| 22 | 4481926 | Подшипник | 1 |
| 23 | J010616 | Болт | 2 |
| 24 | 4481928 | Шпонка | 2 |
| 25 | 4481929 | Пластина | 2 |
| 26 | 4481930 | Пластина | 2 |
| 28 | A590916 | Пружинная шайба | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
