Гусеничная рама крышка (1) — HITACHI SR-P1200

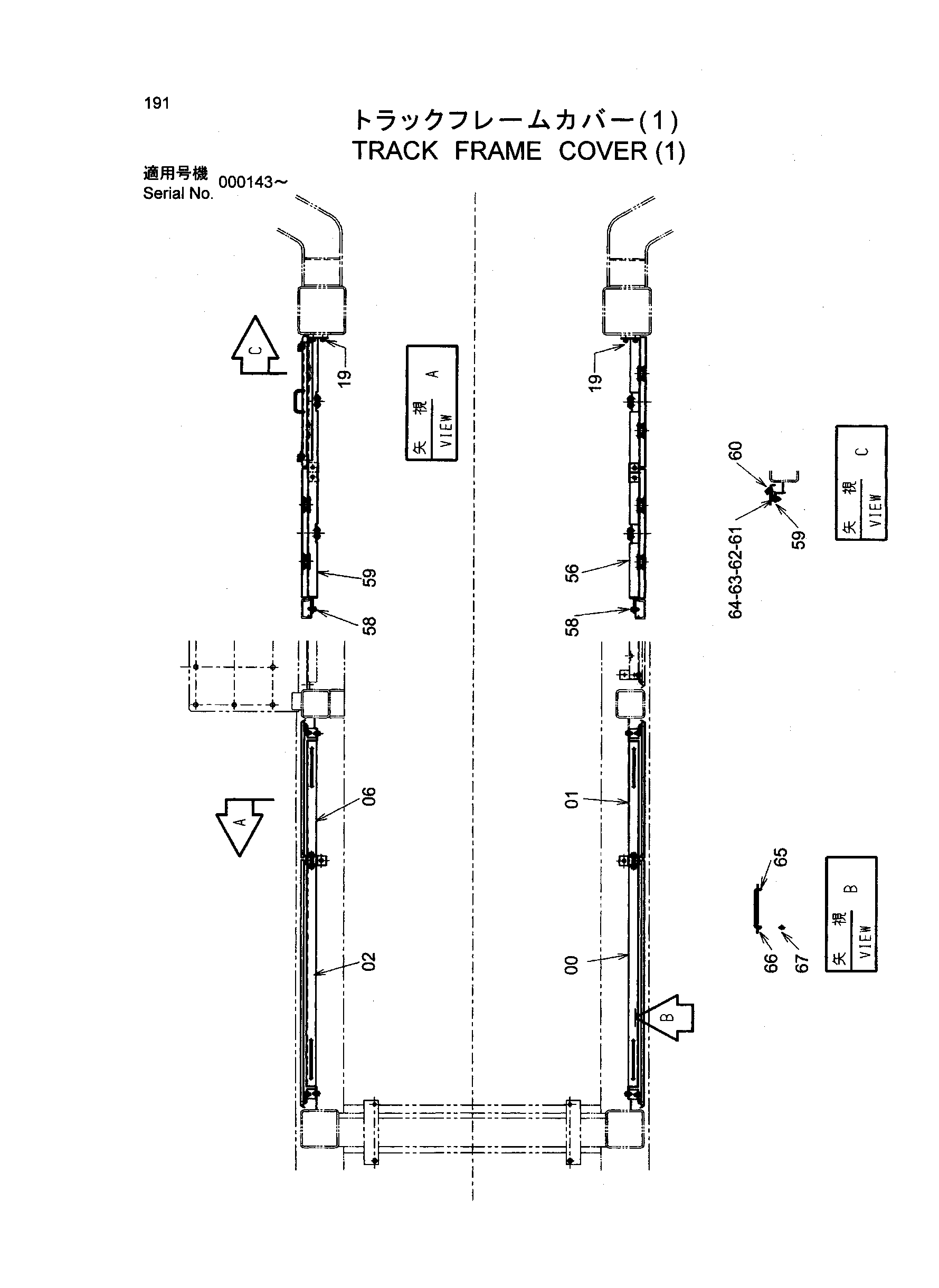

Заводская схема «Гусеничная рама крышка (1)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088155 | Опора | 1 |
| 01 | 8088156 | Опора | 1 |
| 02 | 8087935 | Опора | 1 |
| 05 | 7037368 | Крышка | 4 |
| 06 | 8087955 | Опора | 1 |
| 07 | 7037370 | Крышка | 3 |
| 19 | J021025 | Болт с шайбой | 20 |
| 56 | 8087836 | Опора | 1 |
| 57 | 7042379 | Опора | 1 |
| 58 | J021030 | Болт с шайбой | 4 |
| 59 | 8088140 | Кронштейн | 1 |
| 60 | 947404 | Стопорный палец | 4 |
| 61 | J901030 | Болт | 3 |
| 62 | A590110 | Плоская шайба | 6 |
| 63 | A590910 | Пружинная шайба | 3 |
| 64 | J950010 | Гайка | 3 |
| 65 | 4341788 | Стойка | 7 |
| 66 | A590108 | Плоская шайба | 7 |
| 67 | 4022697 | Стопорный палец | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
