Обратные трубопроводы (1) — HITACHI SR-P1200

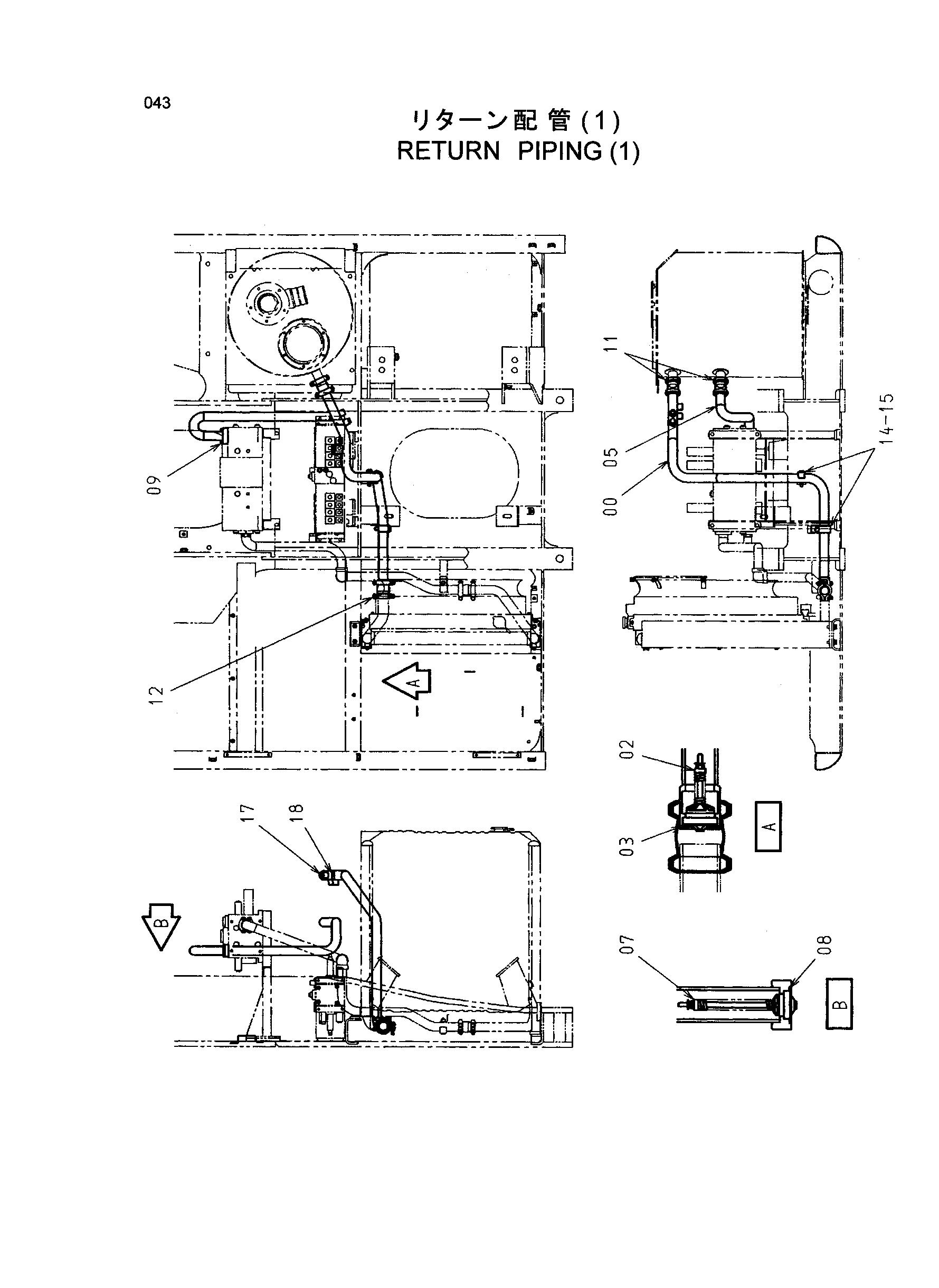

Заводская схема «Обратные трубопроводы (1)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028471 | Обратная трубка | 1 |
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 05 | 7037252 | Обратная трубка | 1 |
| 07 | 4272164 | Клапан | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | J781040 | Болт с внутренним шестигранником | 2 |
| 11 | 4069801 | Муфта | 2 |
| 12 | 4067834 | Муфта | 1 |
| 12A | 4196260 | Уплотнение | 2 |
| 14 | 4053698 | Хомут трубки | 2 |
| 15 | J011270 | Болт с шайбой | 2 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885008 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
