Вал (аркх гидромолот) — HITACHI SR-P1200

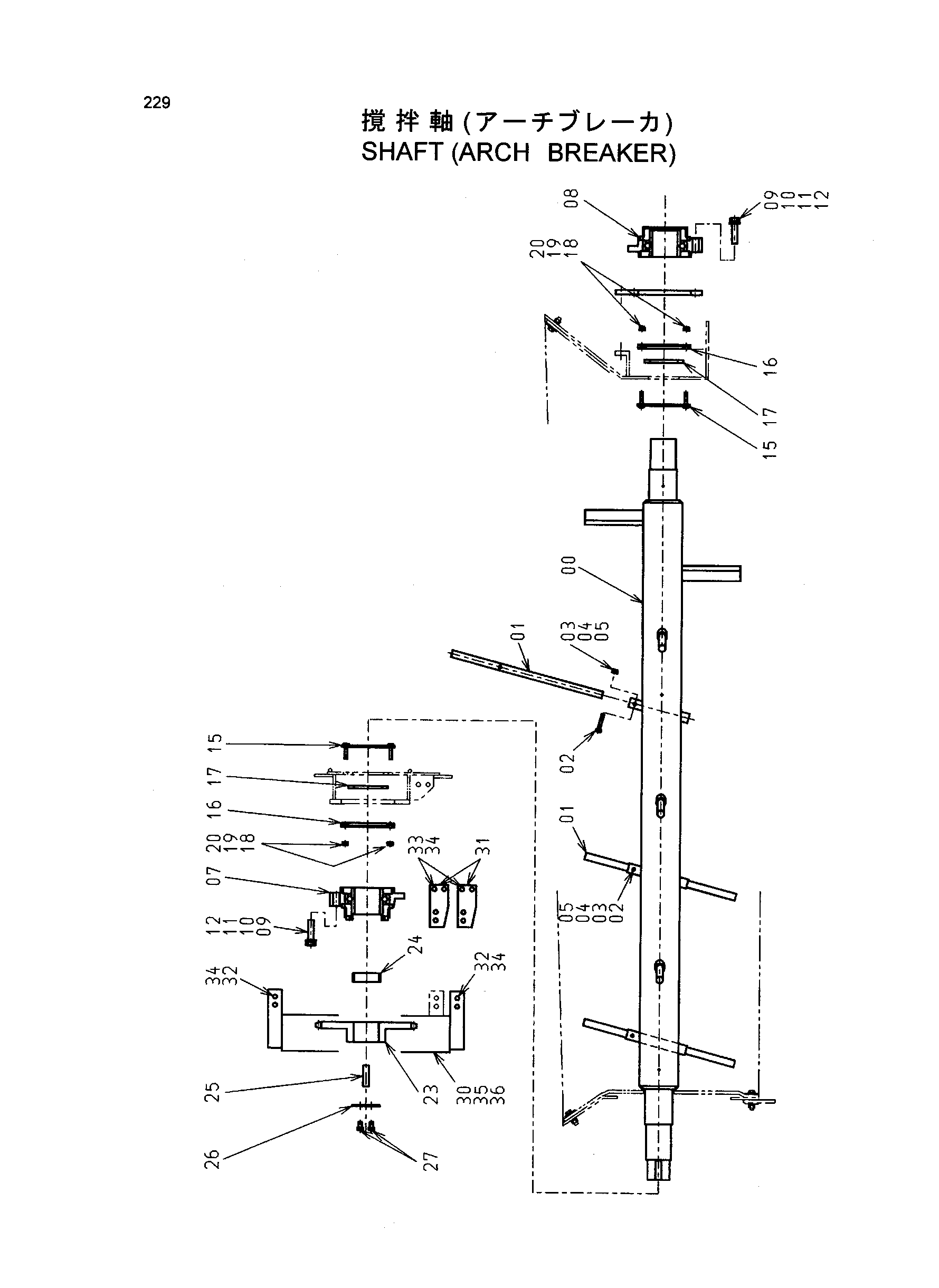

Заводская схема «Вал (аркх гидромолот)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482037 | Вал | 1 |
| 01 | 4482038 | Штанга | 6 |
| 02 | J901060 | Болт | 6 |
| 03 | A590110 | Плоская шайба | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | J950010 | Гайка | 6 |
| 07 | 4482517 | BEG. | 1 |
| 08 | 4482518 | BEG. | 1 |
| 09 | J922080 | Болт | 8 |
| 10 | A590120 | Плоская шайба | 8 |
| 11 | J257220 | Пружинная шайба | 8 |
| 12 | J950020 | Гайка | 8 |
| 15 | 4482039 | Пластина | 2 |
| 16 | 4482040 | Держатель | 2 |
| 17 | 4482041 | Уплотнение | 2 |
| 18 | A590110 | Плоская шайба | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | J950010 | Гайка | 8 |
| 23 | 4482042 | Звёздочка | 1 |
| 24 | 4482043 | Втулка | 1 |
| 25 | 4482044 | Шпонка | 1 |
| 26 | 4482045 | Фиксатор | 1 |
| 27 | J021225 | Болт с шайбой | 2 |
| 30 | 4482046 | Крышка | 1 |
| 31 | 4482047 | Опора | 2 |
| 32 | J901230 | Болт | 6 |
| 33 | J901235 | Болт | 4 |
| 34 | J950012 | Гайка | 10 |
| 35 | J901025 | Болт | 4 |
| 36 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
