Экран (привод) — HITACHI SR-P1200

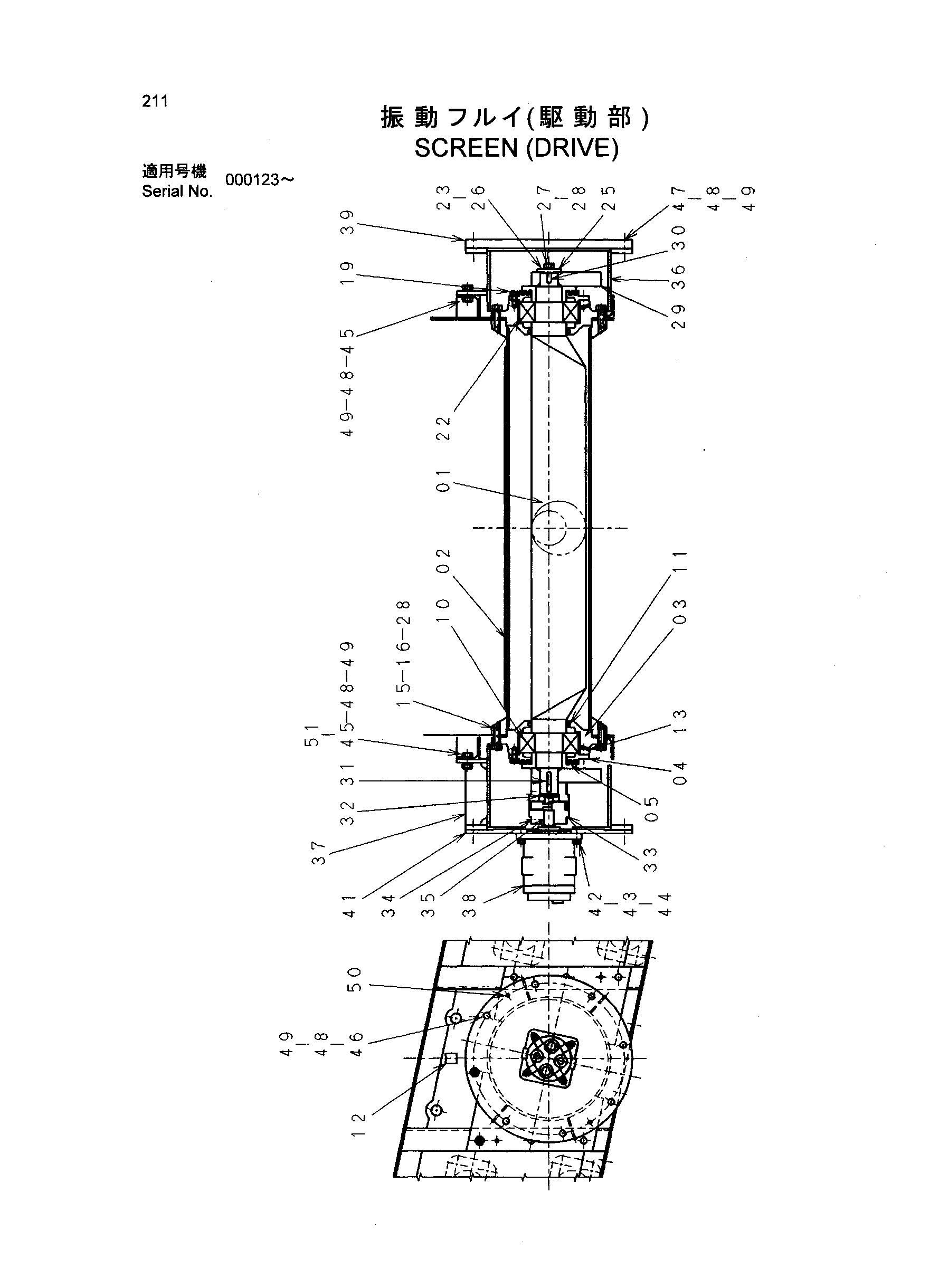

Заводская схема «Экран (привод)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4481869 | Вал | 1 |
| 02 | 4481873 | Трубка | 1 |
| 03 | 4481874 | Корпус | 2 |
| 04 | 4481879 | Держатель | 2 |
| 05 | 4481880 | Крышка | 2 |
| 10 | 4481904 | Подшипник | 1 |
| 11 | 4481906 | Кольцо | 2 |
| 12 | 4481907 | Штуцер | 2 |
| 13 | 4481910 | Пробка | 2 |
| 15 | 4480271 | Болт | 16 |
| 16 | 4481919 | Болт | 16 |
| 19 | 4481923 | Болт | 12 |
| 22 | 4481926 | Подшипник | 1 |
| 23 | J010616 | Болт | 2 |
| 25 | 4481929 | Пластина | 1 |
| 26 | 4481930 | Пластина | 1 |
| 27 | J901630 | Болт | 1 |
| 28 | A590916 | Пружинная шайба | 18 |
| 29 | 4482087 | Груз | 2 |
| 30 | 4482088 | Шпонка | 1 |
| 31 | 4482089 | Шпонка | 1 |
| 32 | 4482090 | Пластина | 1 |
| 33 | 4482091 | Муфта | 1 |
| 34 | 4482092 | Болт | 2 |
| 35 | 4482093 | Шпонка | 1 |
| 36 | 4482094 | Крышка | 1 |
| 37 | 4482095 | Крышка | 1 |
| 38 | 4396127 | Гидромотор | 1 |
| 39 | 4482097 | Крышка | 1 |
| 41 | 4482099 | Франге | 1 |
| 42 | J901240 | Болт | 4 |
| 43 | A590912 | Пружинная шайба | 4 |
| 44 | J950012 | Гайка | 4 |
| 45 | J901640 | Болт | 12 |
| 46 | J901645 | Болт | 8 |
| 47 | J901660 | Болт | 8 |
| 48 | A590916 | Пружинная шайба | 28 |
| 49 | J950016 | Гайка | 28 |
| 50 | 4482103 | Болт реамер | 2 |
| 51 | 4482104 | Болт реамер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
