Экран (опора) — HITACHI SR-P1200

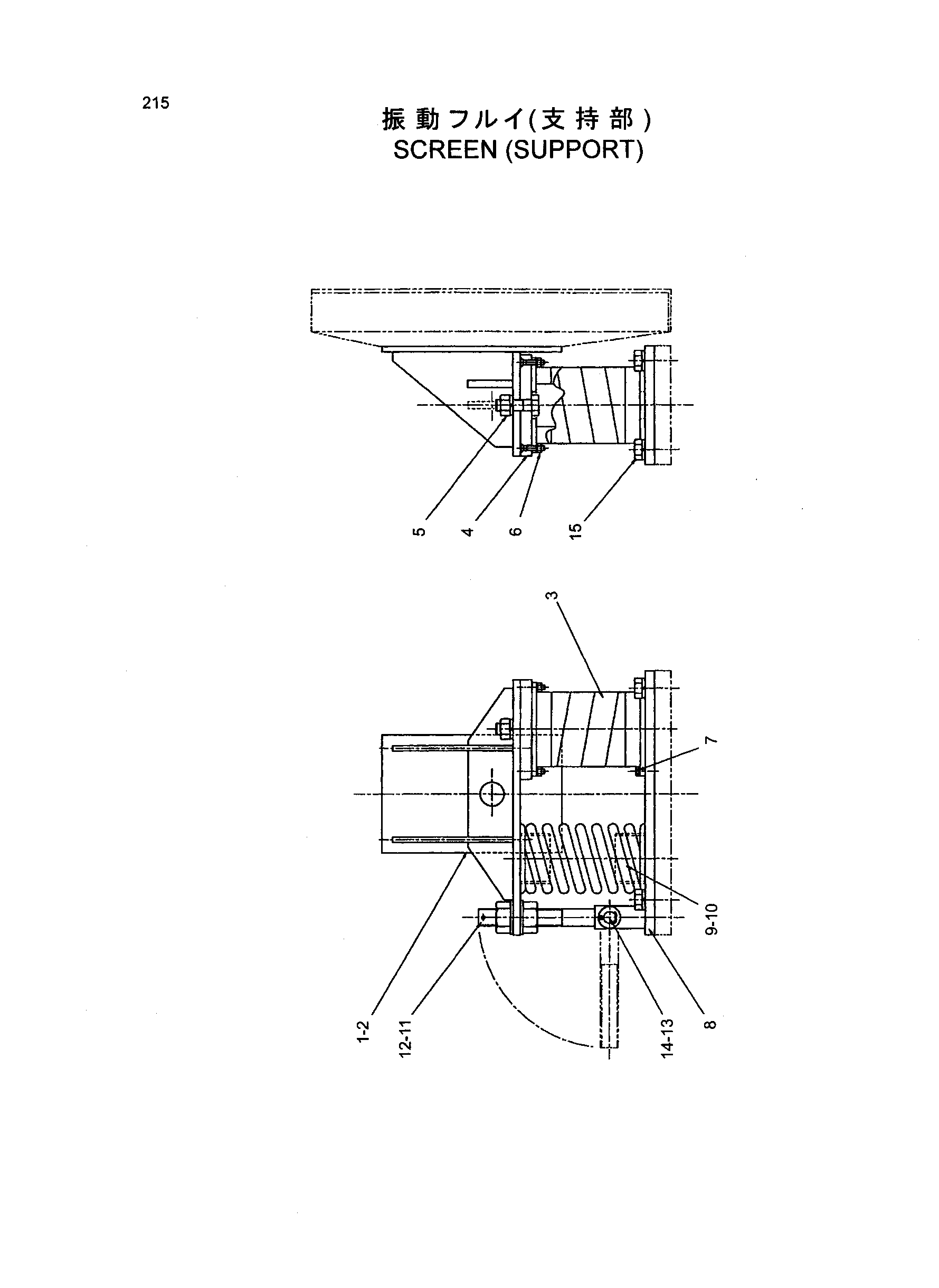

Заводская схема «Экран (опора)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4481940 | Держатель | 2 |
| 02 | 4481941 | Держатель | 2 |
| 03 | 4481944 | Резиновая прокладка | 4 |
| 04 | 4481945 | Седло винта | 4 |
| 05 | 4481946 | Болт | 4 |
| 06 | 4481947 | Болт | 16 |
| 07 | 4481948 | Болт | 16 |
| 08 | 4481949 | Базовый | 4 |
| 09 | 4481950 | Пружина | 4 |
| 10 | 4481951 | Направляющая | 8 |
| 11 | 4481952 | Болт | 4 |
| 12 | 4481953 | Палец | 4 |
| 13 | 4481954 | Вал | 4 |
| 14 | 4481955 | Палец | 8 |
| 15 | J932045 | Болт | 32 |
| 15 | J922045 | Болт | 16 |
| 16 | J257220 | Пружинная шайба | 32 |
| 16 | J222020 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
