Напорные трубопроводы — HITACHI SR-P1200

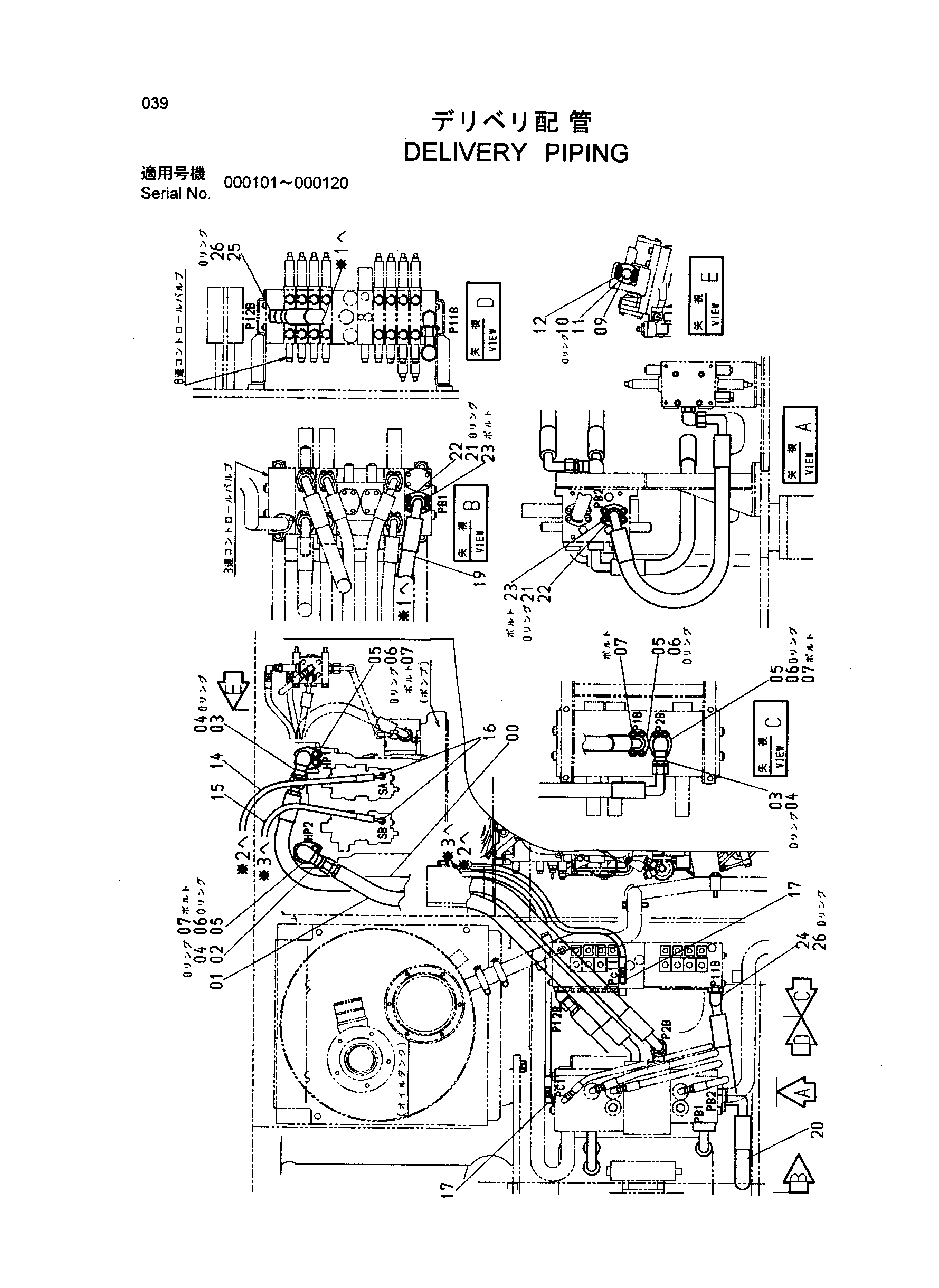

Заводская схема «Напорные трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438414 | Шланг | 1 |
| 01 | 4438298 | Шланг | 1 |
| 02 | 9755148 | Угловой штуцер | 1 |
| 03 | 9748520 | Угловой штуцер | 2 |
| 04 | 4187328 | Уплотнительное кольцо | 3 |
| 05 | 4085560 | Разъёмный фланец | 8 |
| 06 | 966993 | Уплотнительное кольцо | 4 |
| 07 | J781240 | Болт с внутренним шестигранником | 16 |
| 09 | 4423181 | Пробка | 2 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 4506459 | Разъёмный фланец | 4 |
| 12 | J781035 | Болт с внутренним шестигранником | 8 |
| 14 | 4218076 | Шланг | 1 |
| 15 | 4221285 | Шланг | 1 |
| 16 | A852122 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4438407 | Шланг | 1 |
| 20 | 4438413 | Шланг | 1 |
| 21 | 966993 | Уплотнительное кольцо | 2 |
| 22 | 4085560 | Разъёмный фланец | 4 |
| 23 | J781240 | Болт с внутренним шестигранником | 8 |
| 24 | A853368 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4435503 | Угловой штуцер | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
