Основные гидролинии (1) — HITACHI SR-P1200

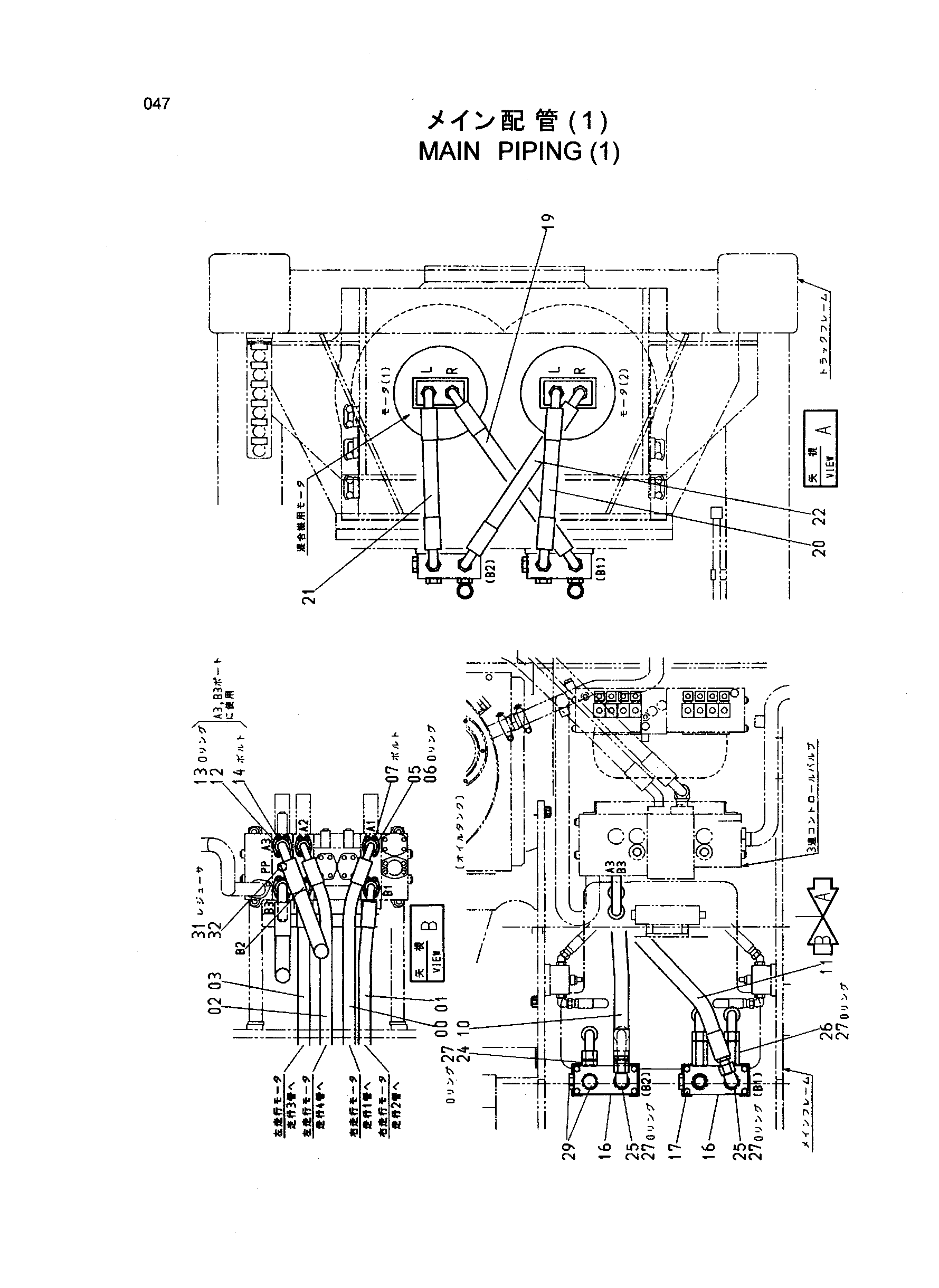

Заводская схема «Основные гидролинии (1)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438401 | Шланг | 1 |
| 01 | 4438399 | Шланг | 1 |
| 02 | 4438402 | Шланг | 1 |
| 03 | 4438400 | Шланг | 1 |
| 05 | 986910 | Разъёмный фланец | 8 |
| 06 | 971489 | Уплотнительное кольцо | 4 |
| 07 | J781030 | Болт с внутренним шестигранником | 16 |
| 10 | 4438404 | Шланг | 1 |
| 11 | 4441909 | Шланг | 1 |
| 12 | 962453 | Разъёмный фланец | 4 |
| 13 | 966993 | Уплотнительное кольцо | 2 |
| 14 | J781030 | Болт с внутренним шестигранником | 8 |
| 16 | 4434610 | Блок | 2 |
| 17 | J011095 | Болт с шайбой | 8 |
| 19 | 4438412 | Шланг | 1 |
| 20 | 4438409 | Шланг | 1 |
| 21 | 4438410 | Шланг | 1 |
| 22 | 4438411 | Шланг | 1 |
| 24 | A853188 | Адаптер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | A853388 | Угловой штуцер | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4205141 | Адаптер | 2 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4187328 | Уплотнительное кольцо | 6 |
| 29 | A885008 | Пробка | 4 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4269537 | Переходник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4355012 | Датчик давления | 1 |
| 32A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
