Питатель — HITACHI SR-P1200

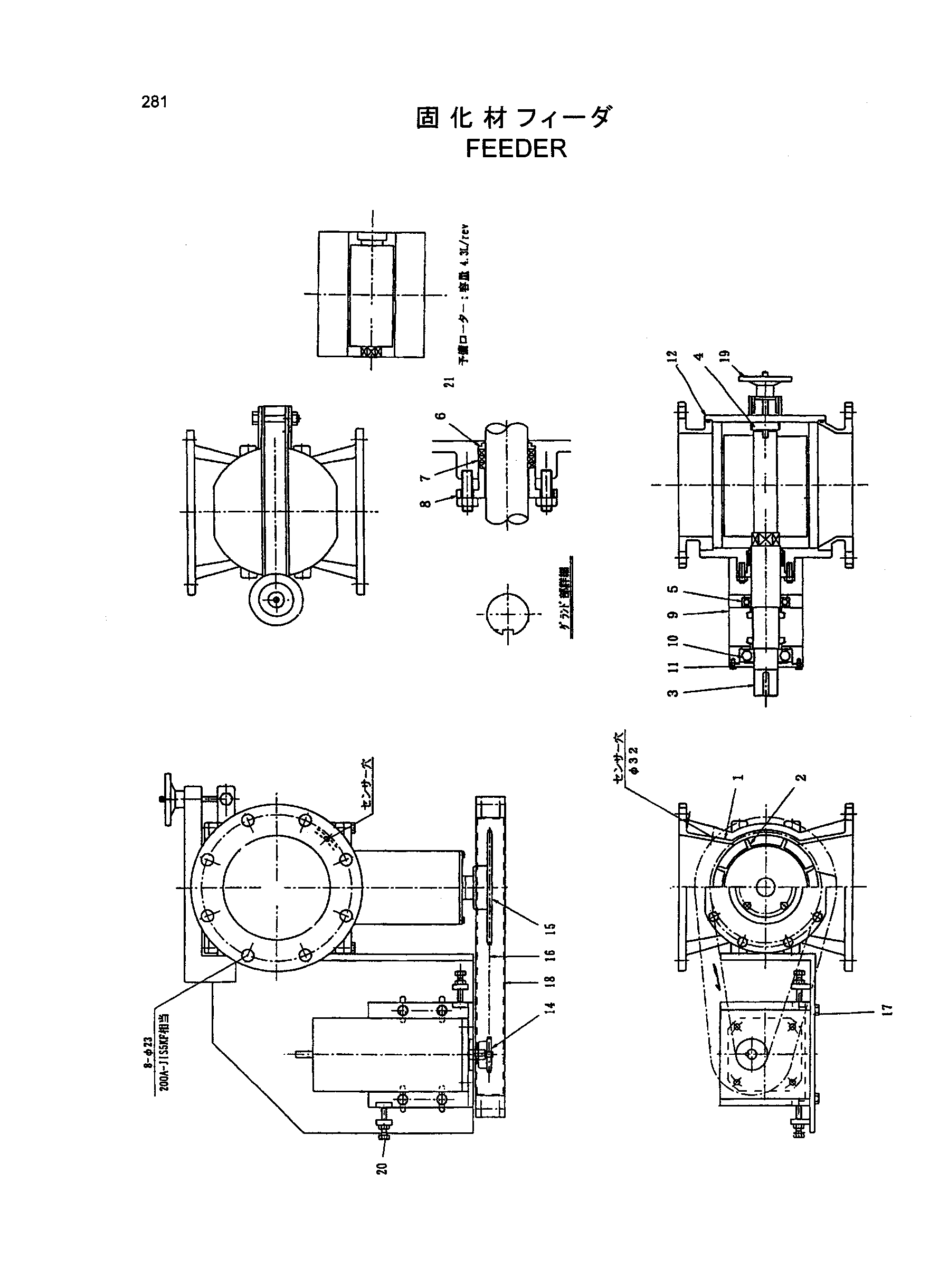

Заводская схема «Питатель» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482305 | Корпус | 1 |
| 02 | 4482306 | Ротор | 1 |
| 03 | 4482307 | Вал | 1 |
| 04 | 4482308 | Винт | 1 |
| 05 | 4083797 | Шариковый подшипник | 1 |
| 06 | 4482309 | Кольцо | 1 |
| 07 | 4482310 | Манжета | 1 |
| 08 | 4482311 | Пластина | 1 |
| 09 | 4482312 | Короб | 1 |
| 10 | 4147404 | Шариковый подшипник | 1 |
| 11 | 4482313 | Пластина | 2 |
| 12 | 4482314 | Пластина | 1 |
| 14 | 4482315 | Звёздочка | 1 |
| 15 | 4482316 | Звёздочка | 1 |
| 16 | 4482317 | Цепь | 1 |
| 17 | 4482318 | Базовый | 1 |
| 18 | 4482319 | Крышка | 1 |
| 19 | 4482320 | Рукоятка | 1 |
| 20 | 4482321 | Болт | 2 |
| 21 | 4482322 | Ротор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
