Поворотный фонарь — HITACHI SR-P1200

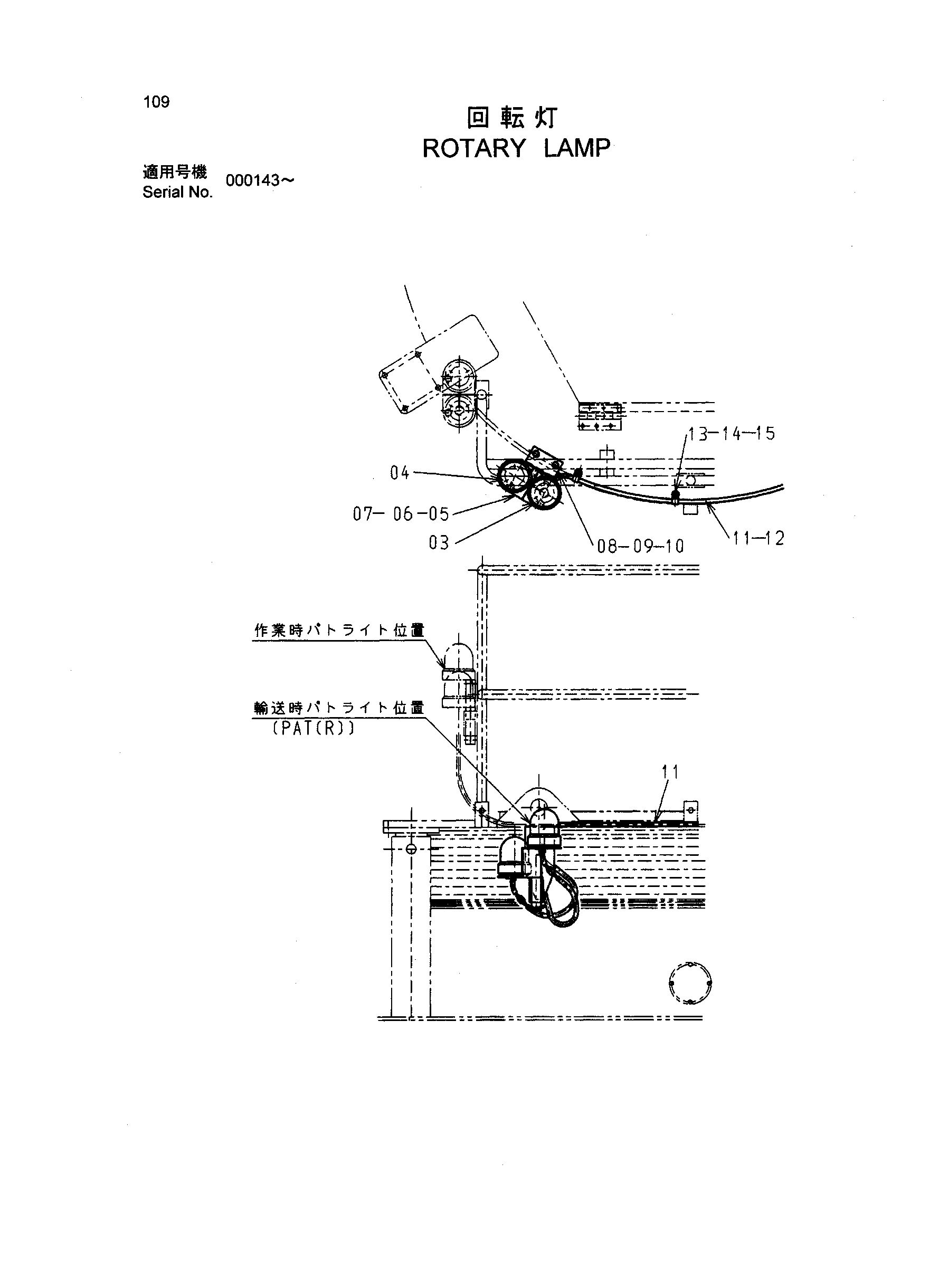

Заводская схема «Поворотный фонарь» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4429413 | Фонарь воркинг | 1 |
| 04 | 4460269 | Фонарь воркинг | 1 |
| 05 | 8088172 | Кронштейн | 1 |
| 06 | 94-2816 | Резиновая втулка | 1 |
| 07 | 4001834 | Палец кольцо | 1 |
| 08 | 9758846 | Кронштейн | 1 |
| 09 | J901225 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 3095295 | Жгут проводов | 1 |
| 12 | 3095296 | Жгут проводов | 1 |
| 13 | 4190261 | Зажим | 6 |
| 14 | J901016 | Болт | 6 |
| 15 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
