Санд питатель направляющая — HITACHI SR-P1200

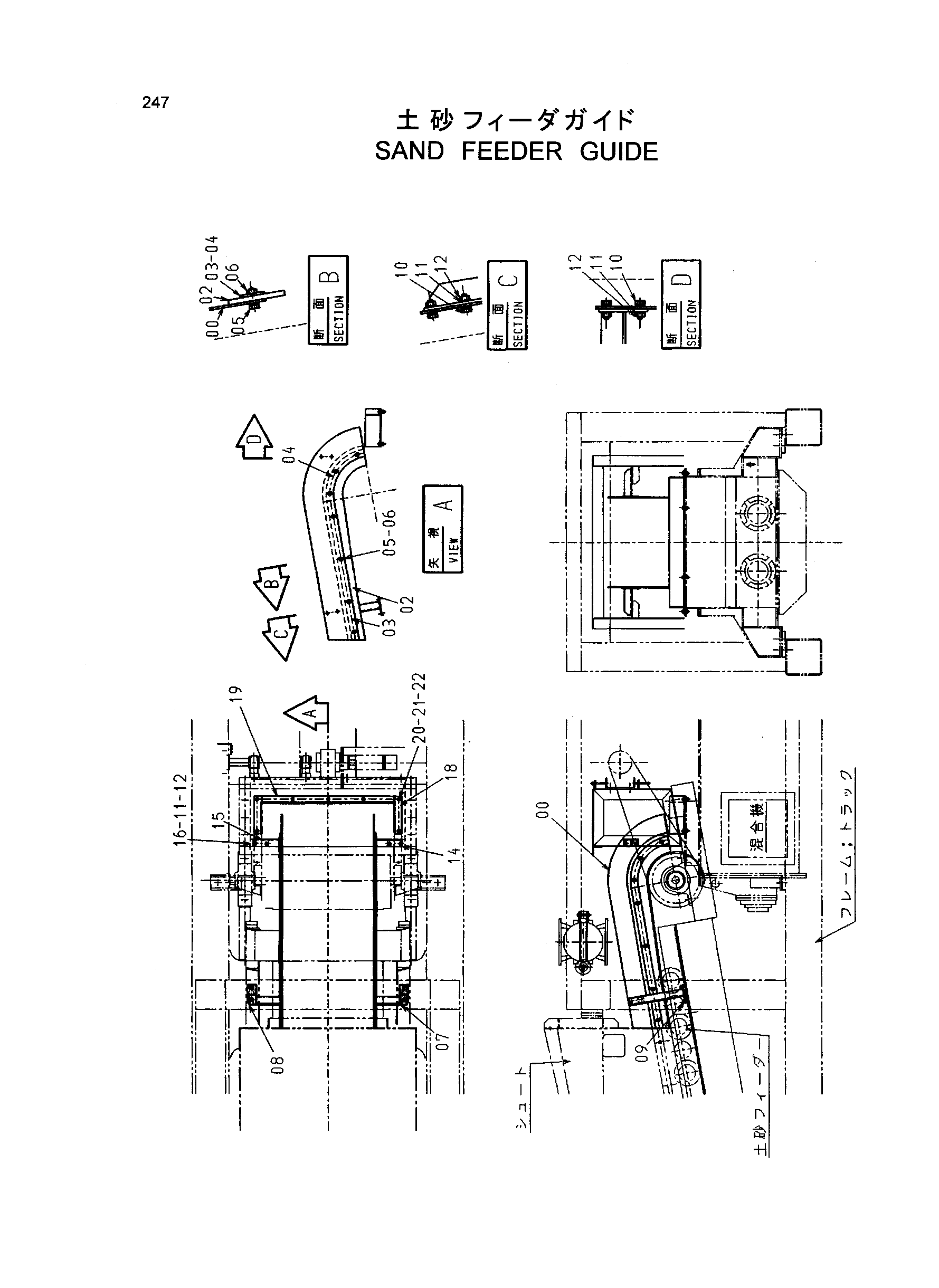

Заводская схема «Санд питатель направляющая» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439010 | Крышка | 2 |
| 00 | 4472187 | Крышка | 2 |
| 02 | 4435114 | Резиновая прокладка | 2 |
| 02 | 4472188 | Резиновая прокладка | 2 |
| 03 | 4435115 | Пластина | 2 |
| 04 | 4435556 | Пластина | 2 |
| 04 | 4472189 | Пластина | 2 |
| 05 | J021035 | Болт с шайбой | 14 |
| 06 | J950010 | Гайка | 14 |
| 07 | 9754987 | Кронштейн | 1 |
| 08 | 9754861 | Кронштейн | 1 |
| 09 | J021020 | Болт с шайбой | 4 |
| 09 | J031020 | Болт с шайбой | 4 |
| 10 | J021030 | Болт с шайбой | 8 |
| 10 | J031030 | Болт с шайбой | 8 |
| 11 | A590110 | Плоская шайба | 12 |
| 11 | A590110 | Плоская шайба | 8 |
| 12 | J950010 | Гайка | 12 |
| 14 | 9754985 | Кронштейн | 1 |
| 15 | 9754986 | Кронштейн | 1 |
| 16 | J021035 | Болт с шайбой | 4 |
| 16 | J031035 | Болт с шайбой | 4 |
| 17 | J217083 | Шайба | 4 |
| 18 | 9754981 | Крышка | 2 |
| 19 | 9754611 | Крышка | 1 |
| 20 | J011035 | Болт с шайбой | 7 |
| 21 | J950010 | Гайка | 7 |
| 22 | J21683 | Шайба уклон | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
