Управление короб в сборе — HITACHI SR-P1200

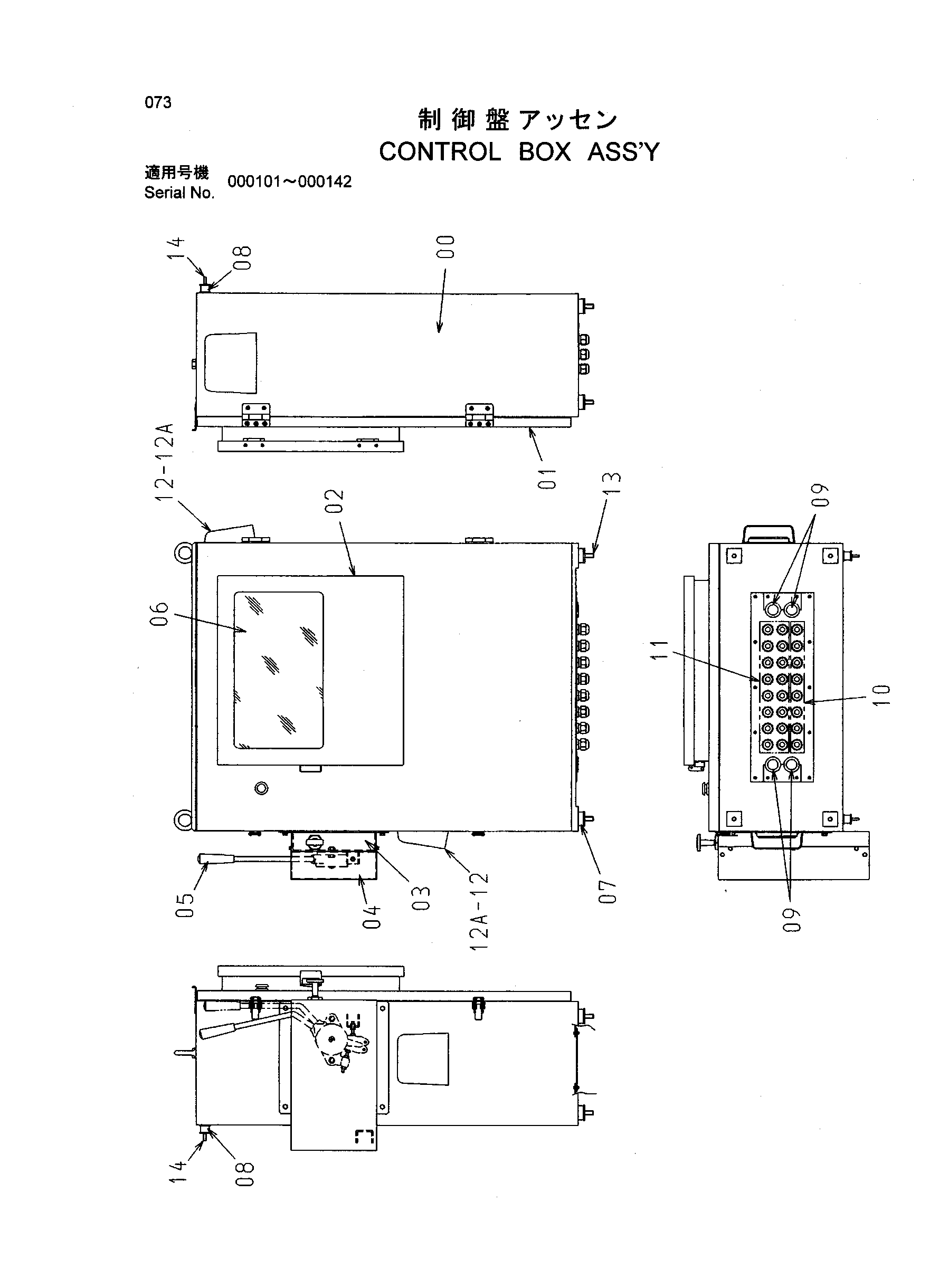

Заводская схема «Управление короб в сборе» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482208 | Короб | 1 |
| 01 | 4482209 | Дверь | 1 |
| 02 | 4482210 | Крышка | 1 |
| 03 | 4482211 | Базовый | 1 |
| 04 | 4482212 | Крышка | 1 |
| 05 | 4379223 | Рычаг | 1 |
| 06 | 4482213 | Стекло | 1 |
| 07 | 4358753 | Резиновая подушка | 8 |
| 08 | 4482215 | Резиновая прокладка | 2 |
| 09 | 4482216 | Резиновая прокладка | 4 |
| 10 | 4482217 | Трос | 8 |
| 11 | 4482218 | Трос | 16 |
| 12 | 4482206 | Лоувер | 2 |
| 12A | 4482214 | Фильтр | 1 |
| 13 | 4482219 | Болт | 4 |
| 14 | 4482220 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
