Пол (бункер) — HITACHI SR-P1200

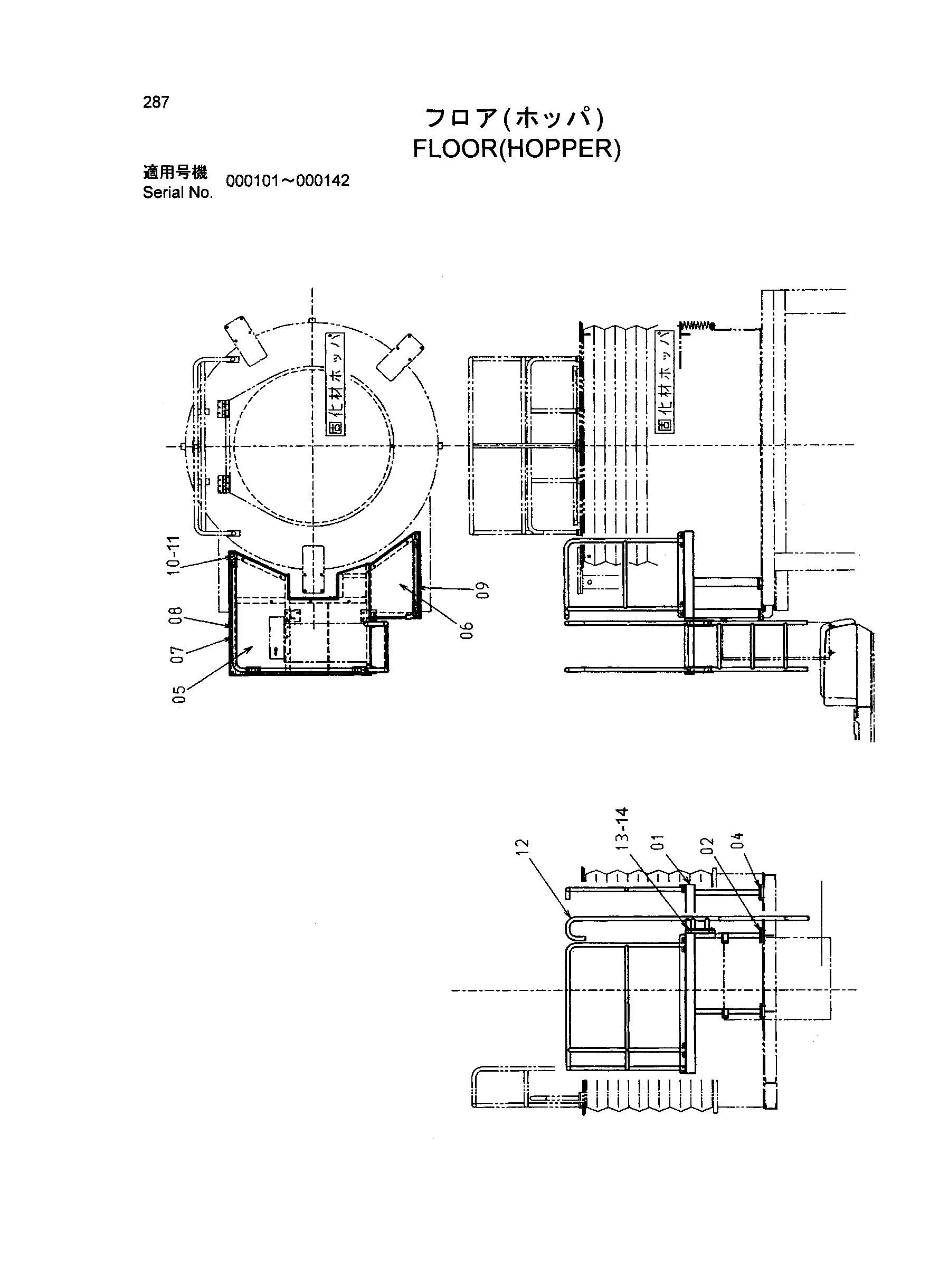

Заводская схема «Пол (бункер)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7037907 | フロア | 1 |
| 01 | 7040373 | フロア | 1 |
| 02 | J011235 | Болт с шайбой | 8 |
| 02 | J011235 | Болт с шайбой | 12 |
| 05 | 8079774 | フロア | 1 |
| 05 | 8084076 | フロア | 1 |
| 06 | 8079777 | フロア | 1 |
| 06 | 8084077 | フロア | 1 |
| 07 | J011025 | Болт с шайбой | 22 |
| 08 | 8079780 | フロア | 1 |
| 08 | 8084079 | フロア | 1 |
| 09 | 8079778 | フロア | 1 |
| 09 | 8084080 | フロア | 1 |
| 10 | J021230 | Болт с шайбой | 10 |
| 10 | J901035 | Болт | 5 |
| 11 | J950010 | Гайка | 5 |
| 12 | 8079792 | Лестница | 1 |
| 12 | 8084082 | Лестница | 1 |
| 13 | J021235 | Болт с шайбой | 4 |
| 13 | J901035 | Болт | 2 |
| 14 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
