Гате — HITACHI SR-P1200

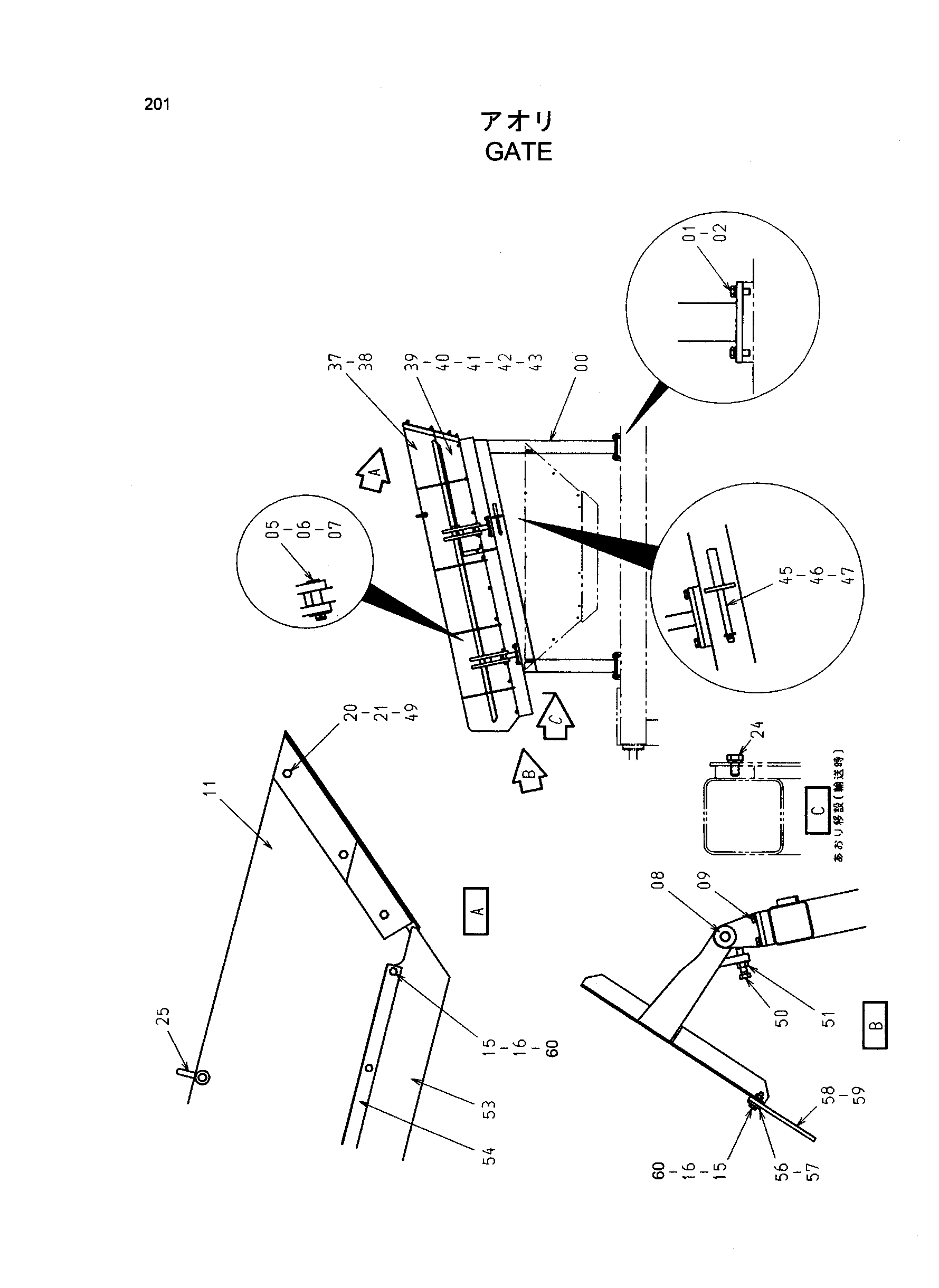

Заводская схема «Гате» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019129 | Стойка | 2 |
| 00 | 6020335 | Стойка | 2 |
| 01 | J901640 | Болт | 16 |
| 02 | A590916 | Пружинная шайба | 16 |
| 05 | 4264587 | Палец | 4 |
| 06 | A590130 | Плоская шайба | 4 |
| 07 | A765040 | Шплинт | 4 |
| 08 | 9754653 | Кронштейн | 4 |
| 09 | J011230 | Болт с шайбой | 16 |
| 11 | 4435330 | エキステンシヨン | 1 |
| 15 | J011040 | Болт с шайбой | 24 |
| 15 | J901040 | Болт | 24 |
| 16 | J950010 | Гайка | 24 |
| 20 | J011240 | Болт с шайбой | 6 |
| 20 | J031230 | Болт с шайбой | 6 |
| 21 | J950012 | Гайка | 6 |
| 24 | J011020 | BLT с шайбой | 2 |
| 25 | 4048481 | Серьга | 3 |
| 37 | 6019222 | エキステンシヨン | 1 |
| 38 | 6019228 | エキステンシヨン | 1 |
| 39 | 8080280 | エキステンシヨン | 1 |
| 40 | 8080281 | エキステンシヨン | 1 |
| 41 | J020830 | Болт с шайбой | 12 |
| 42 | J950008 | Гайка | 12 |
| 43 | A590108 | Плоская шайба | 12 |
| 45 | 4438843 | Палец | 2 |
| 46 | A590116 | Плоская шайба | 2 |
| 47 | 4022701 | Стопорный палец | 2 |
| 49 | A590112 | Плоская шайба | 6 |
| 50 | M261671 | Болт | 4 |
| 51 | J950016 | Гайка | 4 |
| 53 | 4435334 | Резиновая прокладка | 1 |
| 53 | 4459631 | Резиновая прокладка | 1 |
| 54 | 4435332 | Сиденье | 1 |
| 56 | 4438775 | Сиденье | 2 |
| 57 | 4438776 | Сиденье | 2 |
| 58 | 4438777 | Резиновая прокладка | 2 |
| 59 | 4438778 | Резиновая прокладка | 2 |
| 60 | A590910 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
