Бункер (аркх гидромолот) — HITACHI SR-P1200

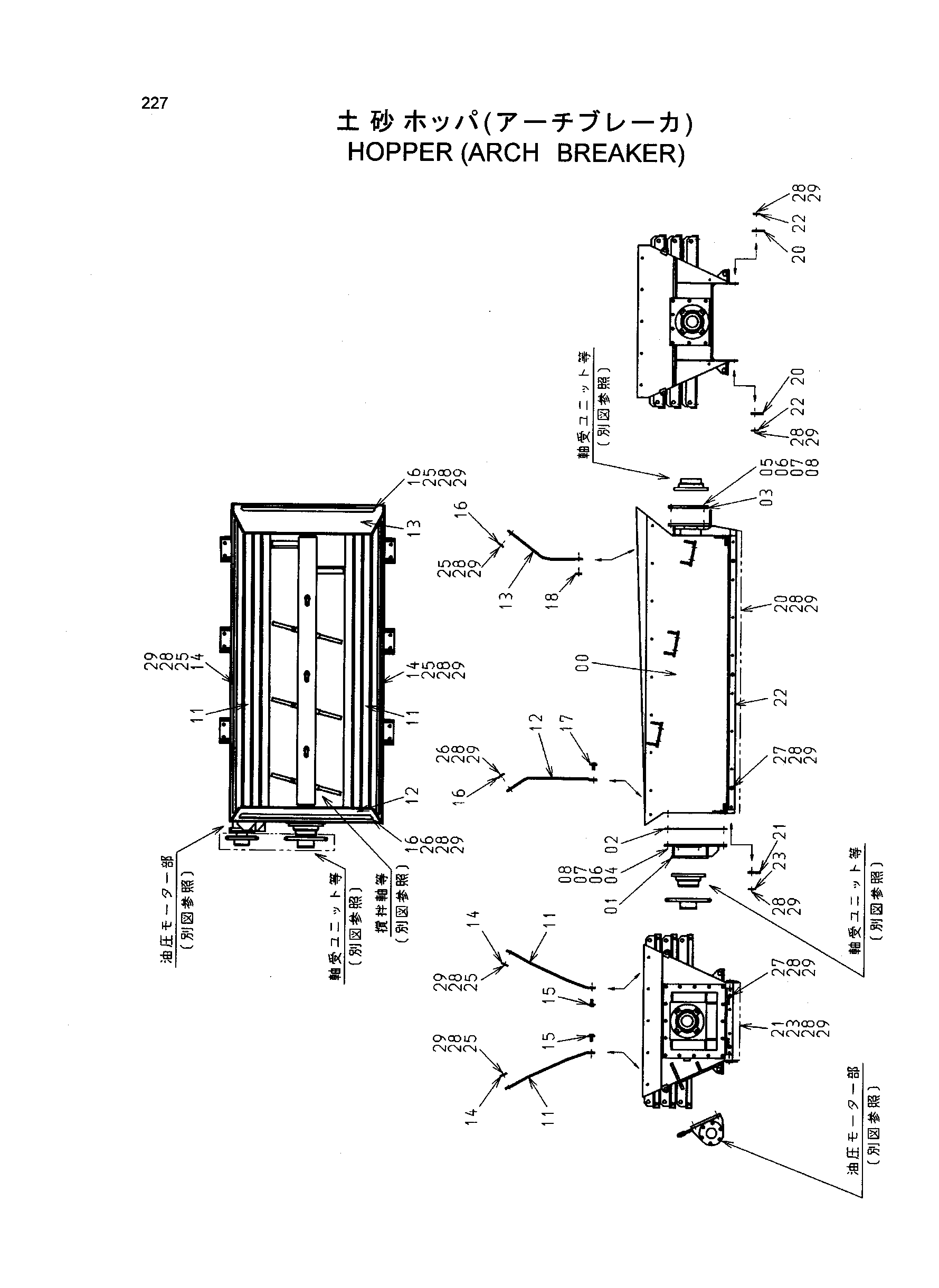

Заводская схема «Бункер (аркх гидромолот)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482025 | Кхуте | 1 |
| 01 | 4482026 | Базовый | 1 |
| 02 | 4482027 | Прокладка | 1 |
| 03 | 4482028 | Базовый | 1 |
| 04 | J901650 | Болт | 16 |
| 05 | J901660 | Болт | 8 |
| 06 | A590116 | Плоская шайба | 24 |
| 07 | A590916 | Пружинная шайба | 24 |
| 08 | J950016 | Гайка | 24 |
| 11 | 4482029 | Резиновая прокладка | 2 |
| 12 | 4482031 | Резиновая прокладка | 1 |
| 13 | 4482033 | Резиновая прокладка | 1 |
| 14 | 4435568 | Пластина | 2 |
| 15 | 4482030 | Пластина | 2 |
| 16 | 4435566 | Пластина | 2 |
| 17 | 4482032 | Пластина | 1 |
| 18 | 4482034 | Пластина | 1 |
| 20 | 4435559 | Резиновая прокладка | 2 |
| 21 | 4482035 | Резиновая прокладка | 1 |
| 22 | 4435569 | Пластина | 2 |
| 23 | 4482036 | Пластина | 1 |
| 25 | J901035 | Болт | 23 |
| 26 | J901040 | Болт | 5 |
| 27 | 4396820 | Болт | 8 |
| 28 | A590110 | Плоская шайба | 56 |
| 29 | M660010 | U-образная гайка | 56 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
