Инструмент крышка — HITACHI SR-P1200

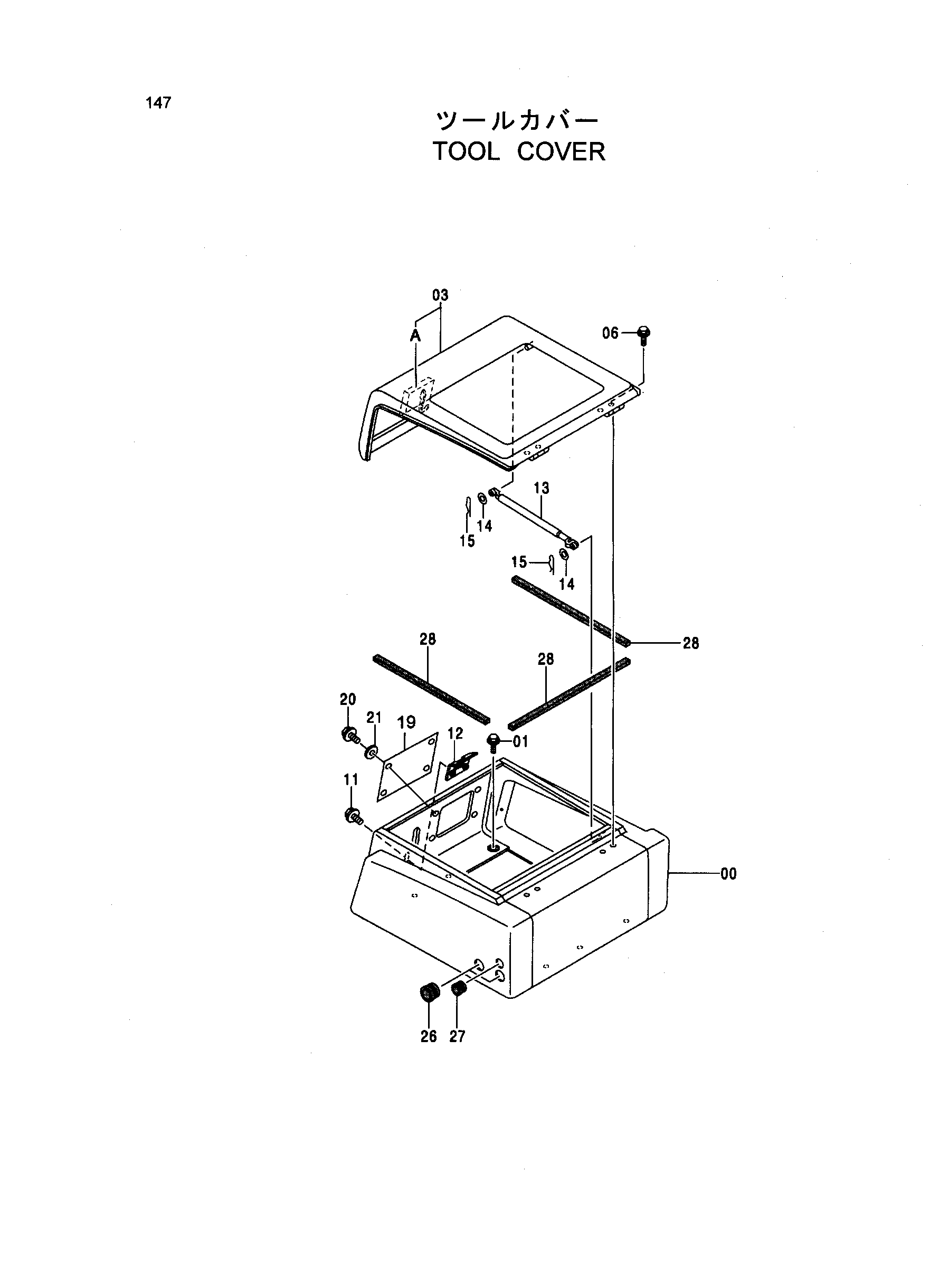

Заводская схема «Инструмент крышка» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015188 | Ящик для инструментов | 1 |
| 01 | J021025 | Болт с шайбой | 6 |
| 03 | 6015244 | Крышка | 1 |
| 03A | 4363915 | Латкх (дверь блокировка) | 1 |
| 06 | J011025 | Болт с шайбой | 4 |
| 11 | J031025 | Болт с шайбой | 2 |
| 12 | 9745798 | Защёлка | 1 |
| 13 | 4352457 | Стойка | 1 |
| 14 | A590110 | Плоская шайба | 2 |
| 15 | 4022697 | Стопорный палец | 2 |
| 19 | 4435719 | Пластина | 1 |
| 20 | J010816 | Болт с шайбой | 4 |
| 21 | J950008 | Гайка | 4 |
| 26 | 4276215 | Резиновая втулка | 2 |
| 27 | 94-2807 | Резиновая втулка | 1 |
| 28 | 4357933 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
