Управление короб — HITACHI SR-P1200

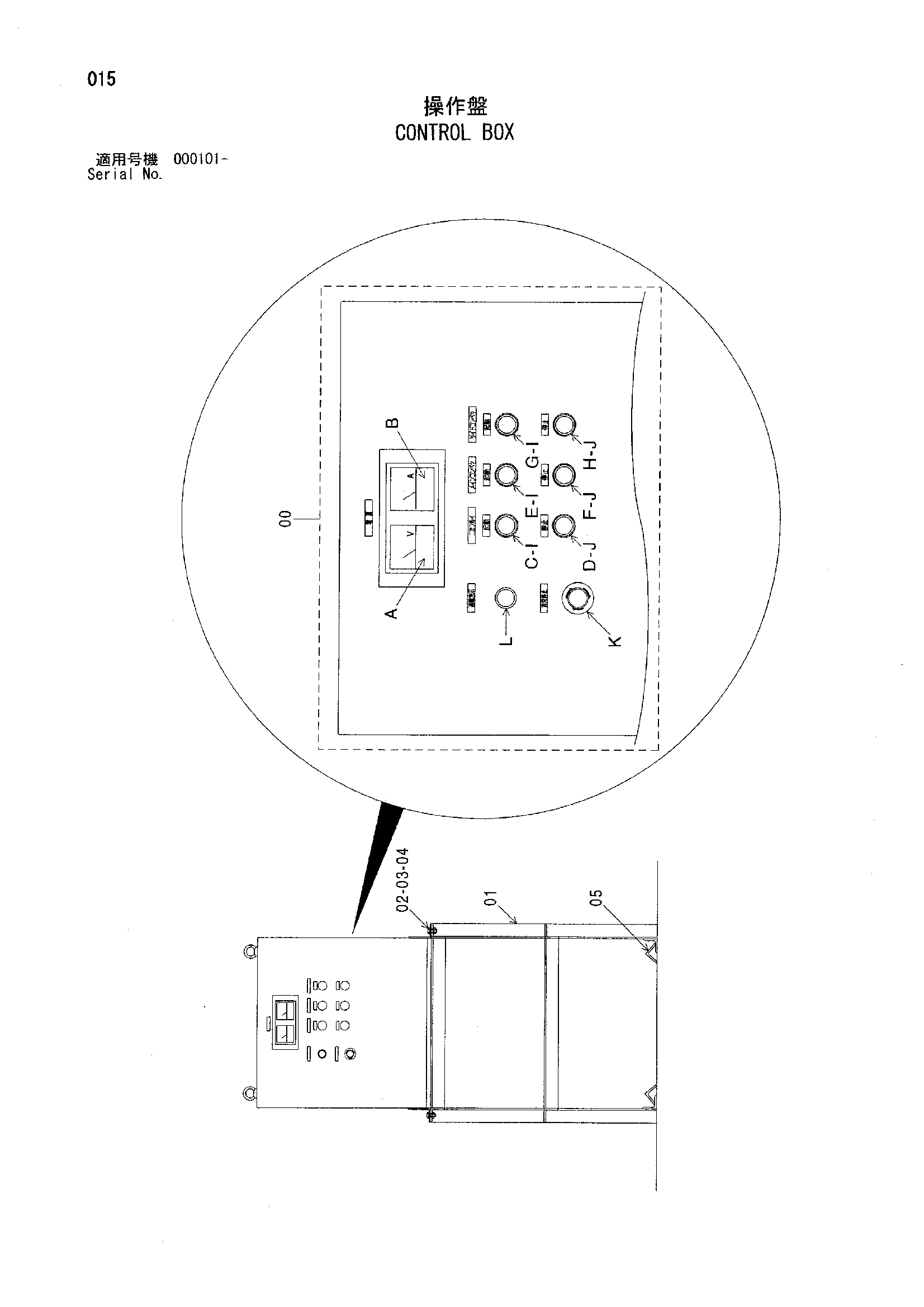

Заводская схема «Управление короб» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4453793 | Панель управление | 1 |
| 00A | 4636239 | Измеритель волт | 1 |
| 00B | 4636240 | Измеритель ампер | 1 |
| 00C | 4636241 | Выключатель | 1 |
| 00D | 4636242 | Выключатель | 1 |
| 00E | 4636241 | Выключатель | 1 |
| 00F | 4636242 | Выключатель | 1 |
| 00G | 4636241 | Выключатель | 1 |
| 00H | 4636242 | Выключатель | 1 |
| 00I | 4181480 | Крышка | 3 |
| 00J | 4181479 | Крышка | 3 |
| 00K | 4482375 | Выключатель | 1 |
| 00L | 4636243 | Фонарь пилотный | 1 |
| 01 | 8099510 | Базовый | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | J950010 | Гайка | 4 |
| 05 | 4632431 | Ограничитель | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
