Экран (базовый) — HITACHI SR-P1200

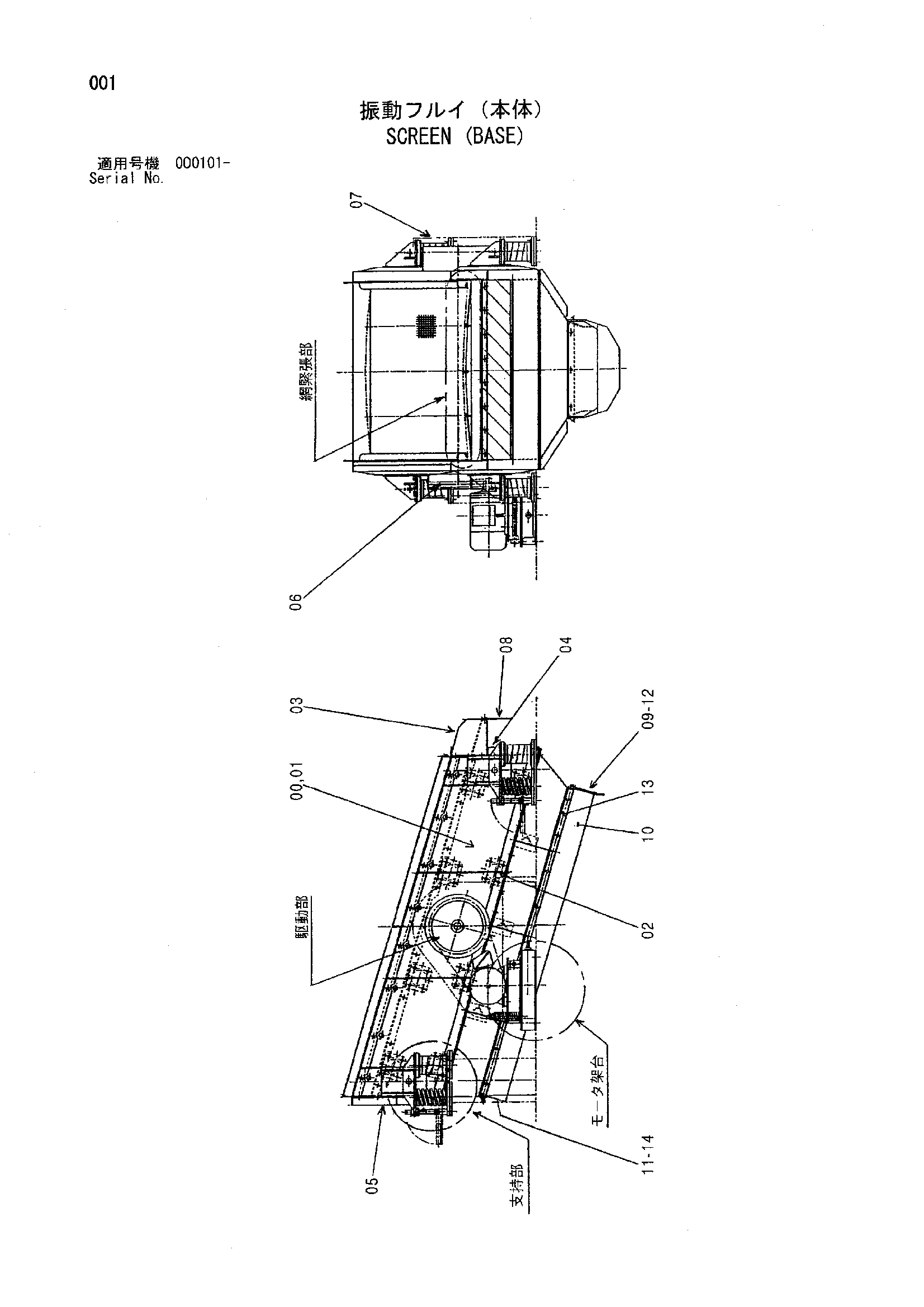

Заводская схема «Экран (базовый)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635471 | Рама основной | 1 |
| 01 | 4635494 | Рама основной | 1 |
| 02 | 4481848 | Трубка | 8 |
| 03 | 4635472 | Кхуте | 1 |
| 04 | 4635473 | Крышка | 1 |
| 05 | 4635474 | Крышка | 1 |
| 06 | 4635475 | Крышка | 1 |
| 07 | 4635476 | Крышка | 1 |
| 08 | 4635477 | Резиновая прокладка | 1 |
| 09 | 4635478 | Резиновая прокладка | 1 |
| 10 | 4635479 | Резиновая прокладка | 2 |
| 11 | 4635480 | Резиновая прокладка | 1 |
| 12 | 4635481 | Пластина | 1 |
| 13 | 4635482 | Штанга плоский | 1 |
| 14 | 4635483 | Штанга плоский | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
