Управление короб (плата) — HITACHI SR-P1200

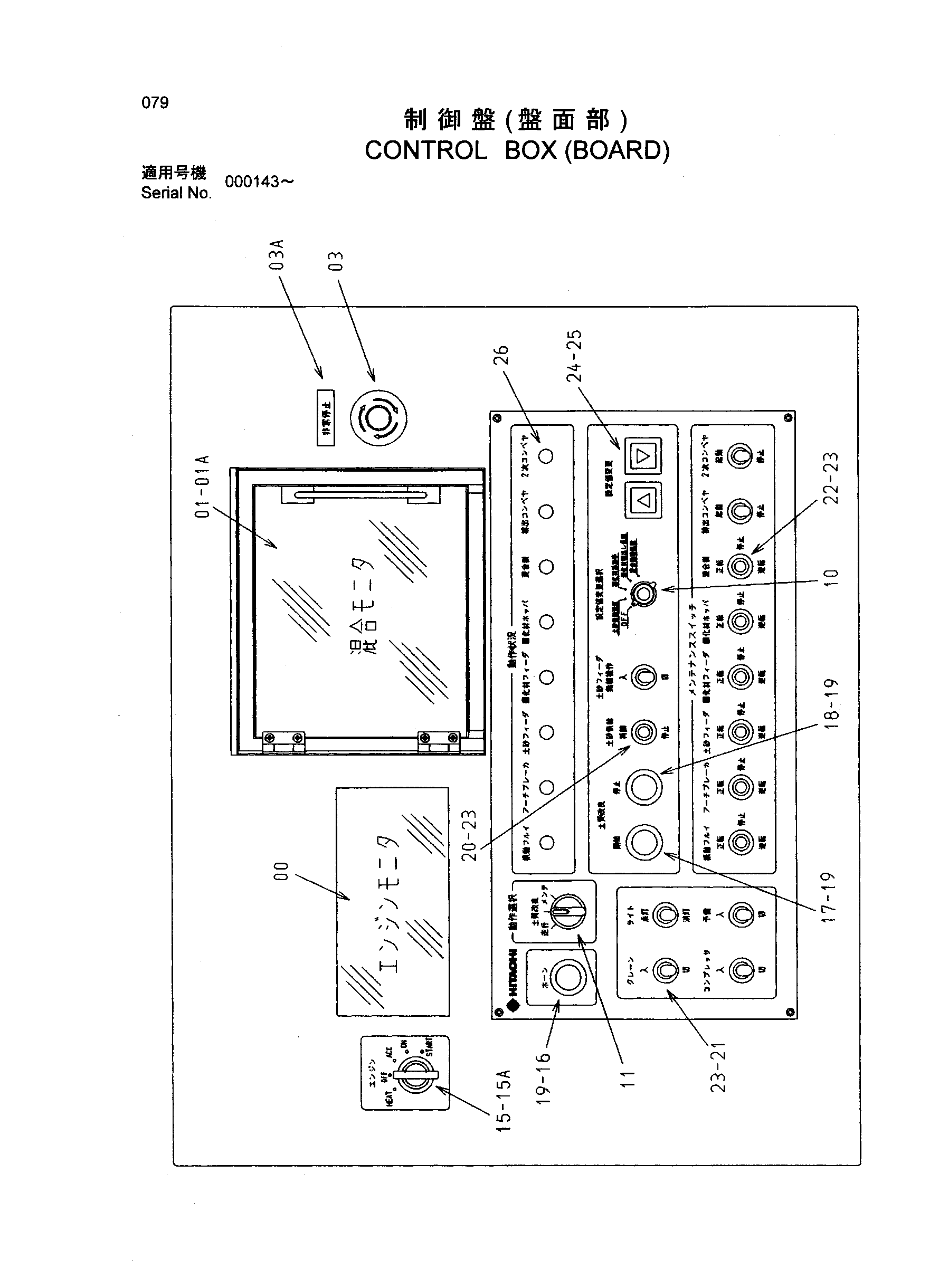

Заводская схема «Управление короб (плата)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4362304 | Монитор | 1 |
| 01 | 4482391 | Панель тоукх | 1 |
| 01A | 4482592 | Бобышка | 1 |
| 03 | 4482375 | Выключатель | 1 |
| 03A | 4482180 | Информационная табличка | 1 |
| 10 | 4482192 | Выключатель | 1 |
| 11 | 4482196 | Выключатель | 1 |
| 16 | 4484286 | Трубка корругатед | 1 |
| 17 | 4482372 | Выключатель | 1 |
| 18 | 4482370 | Выключатель | 1 |
| 19 | 4482358 | Крышка | 3 |
| 20 | 4462494 | Выключатель | 1 |
| 21 | 4462486 | Выключатель | 7 |
| 22 | 4487428 | Выключатель | 6 |
| 23 | 4482392 | Колпачок | 14 |
| 24 | 4482374 | Выключатель | 2 |
| 25 | 4482359 | Крышка | 2 |
| 26 | 4482364 | Фонарь | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
