Экран пол — HITACHI SR-P1200

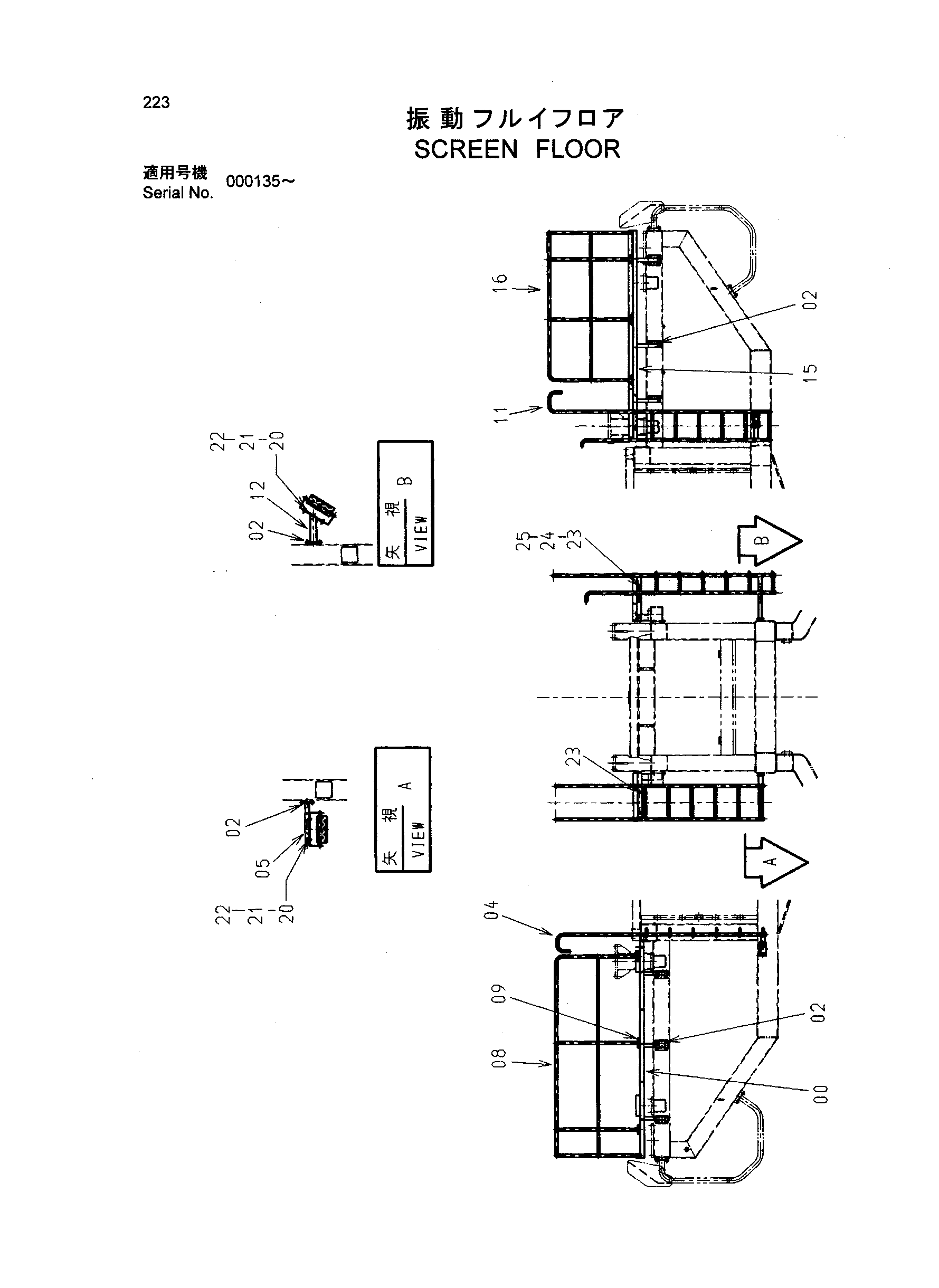

Заводская схема «Экран пол» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019157 | フロア | 1 |
| 00 | 6020991 | フロア | 1 |
| 02 | J021235 | Болт с шайбой | 8 |
| 02 | J021235 | Болт с шайбой | 24 |
| 04 | 8078018 | Лестница | 1 |
| 04 | 7042406 | Лестница | 1 |
| 05 | 9753603 | Опора | 1 |
| 05 | 9758821 | Опора | 1 |
| 08 | 8079943 | Поручень | 1 |
| 09 | J011230 | Болт с шайбой | 8 |
| 09 | J011230 | Болт с шайбой | 16 |
| 11 | 8088147 | Лестница | 1 |
| 11 | 7041836 | Лестница | 1 |
| 12 | 9758814 | Опора | 1 |
| 15 | 5008338 | フロア | 1 |
| 15 | 5008257 | フロア | 1 |
| 16 | 8088148 | Поручень | 1 |
| 20 | J031235 | Болт с шайбой | 8 |
| 21 | 449490 | Шайба | 4 |
| 22 | J950012 | Гайка | 4 |
| 23 | J031235 | Болт с шайбой | 4 |
| 24 | 449490 | Шайба | 2 |
| 25 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
