Оутпут ковейор трубопроводы — HITACHI SR-P1200

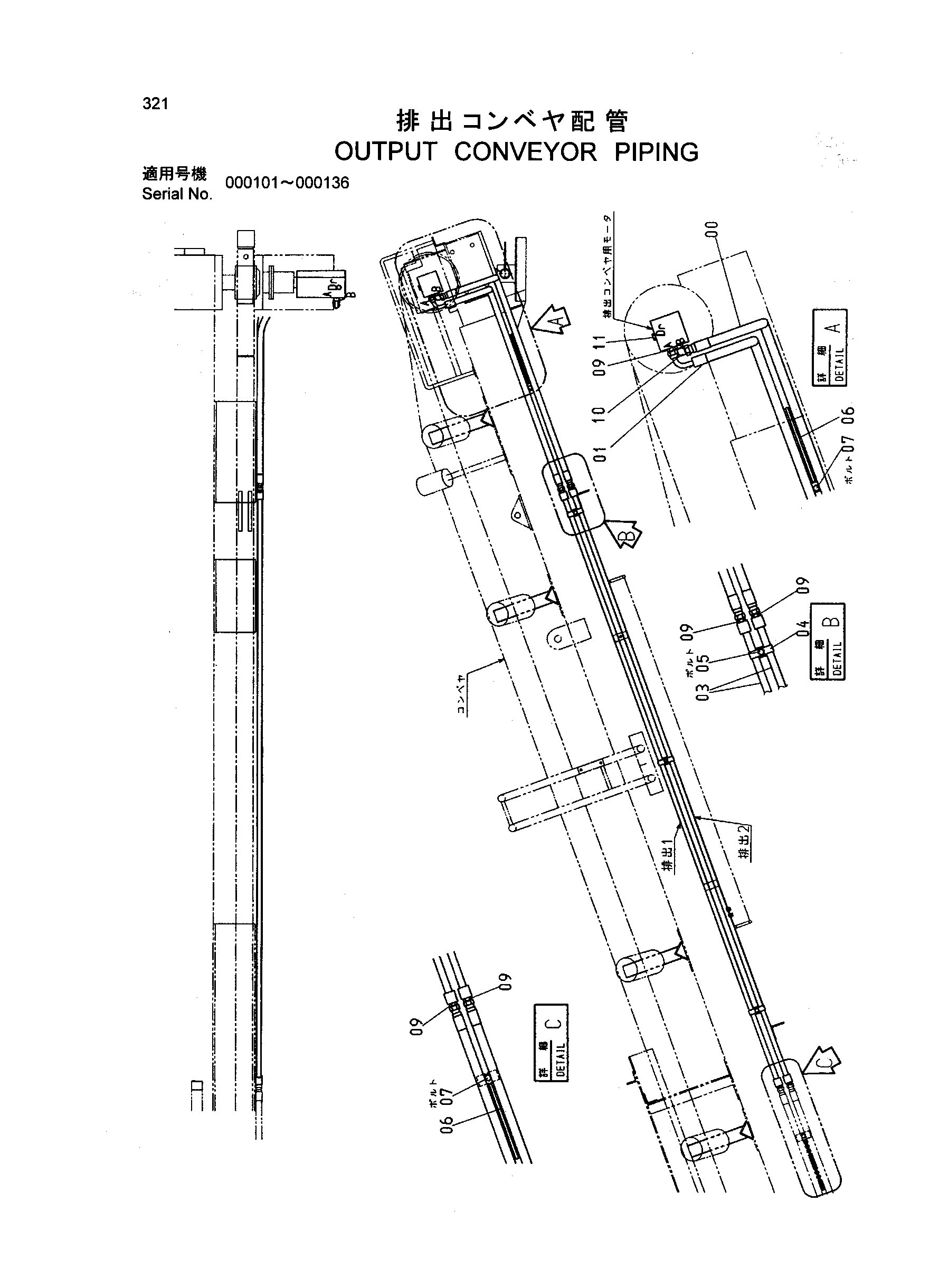

Заводская схема «Оутпут ковейор трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438371 | Шланг | 1 |
| 01 | 4438385 | Шланг | 1 |
| 03 | 9754532 | Трубка | 2 |
| 04 | 4053593 | Хомут трубки | 3 |
| 05 | J011045 | Болт с шайбой | 3 |
| 06 | 9754833 | Опора | 2 |
| 07 | J011025 | Болт с шайбой | 2 |
| 09 | A852144 | Адаптер | 5 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
