Экран трубопроводы — HITACHI SR-P1200

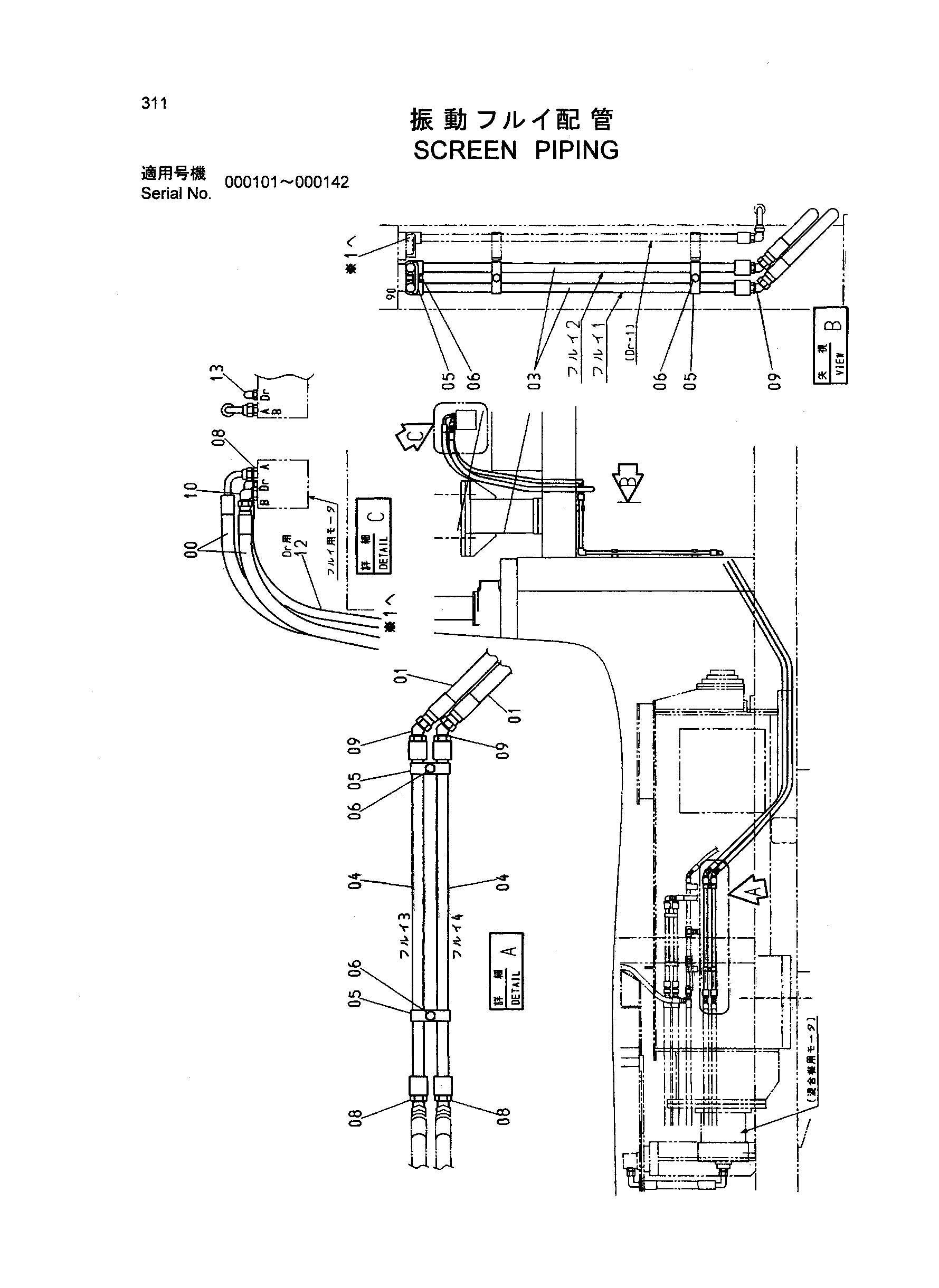

Заводская схема «Экран трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438387 | Шланг | 2 |
| 01 | 4438377 | Шланг | 2 |
| 03 | 9754612 | Трубка | 2 |
| 04 | 9754614 | Трубка | 2 |
| 05 | 4053593 | Хомут трубки | 5 |
| 06 | J011045 | Болт с шайбой | 5 |
| 08 | A852144 | Адаптер | 4 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852244 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 2 |
| 10 | A852344 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4438362 | Шланг | 1 |
| 13 | A852333 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
