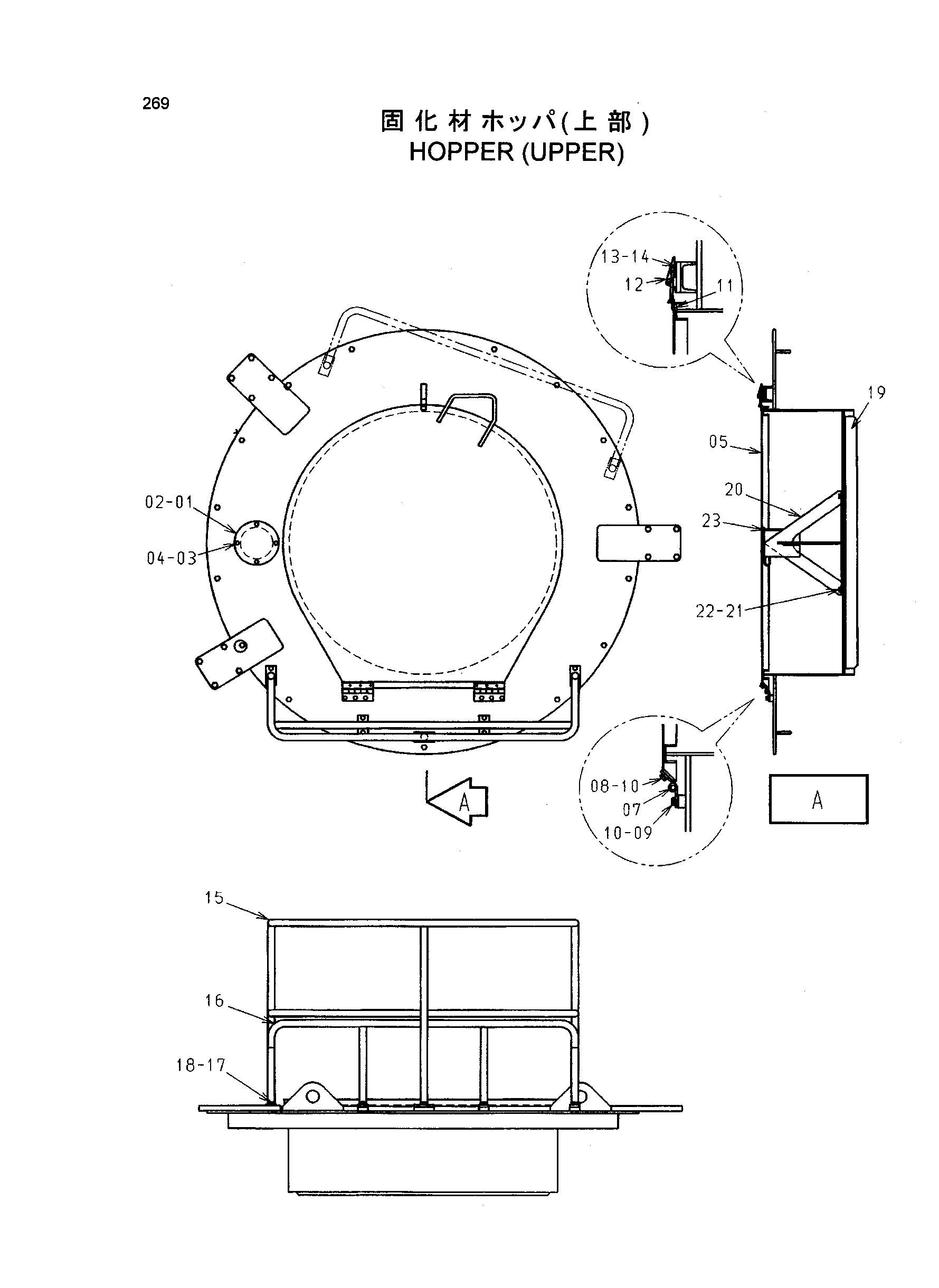

Бункер (верхний) — HITACHI SR-P1200
Заводская схема «Бункер (верхний)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482560 | Крышка | 1 |
| 02 | 4448608 | Манжета | 1 |
| 03 | J901020 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4482624 | Крышка | 1 |
| 06 | 4482625 | Крышка | 1 |
| 07 | 4464689 | Петля | 2 |
| 08 | J901020 | Болт | 6 |
| 09 | J901030 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 12 |
| 11 | 4448607 | Манжета | 1 |
| 12 | 4415993 | Защёлка | 1 |
| 13 | J900816 | Болт | 4 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | 8089626 | Поручень | 1 |
| 16 | 4482627 | Опора | 1 |
| 17 | J901230 | Болт | 10 |
| 18 | A590912 | Пружинная шайба | 10 |
| 19 | 4482628 | Базовый | 1 |
| 20 | 4482629 | Резец | 1 |
| 21 | J901235 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | 4482630 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
