Экран (сетка тенсион) — HITACHI SR-P1200

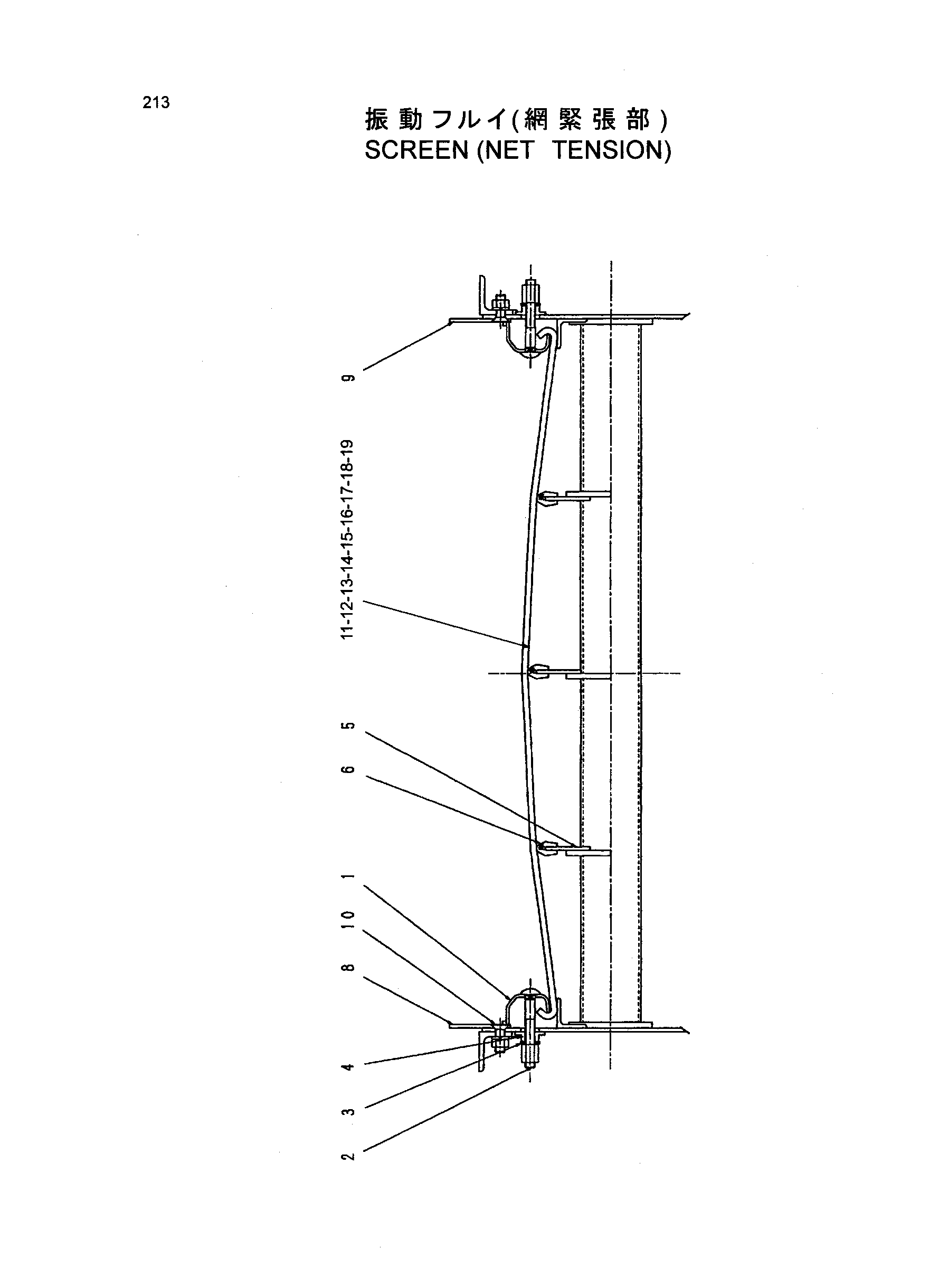

Заводская схема «Экран (сетка тенсион)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4481931 | Штанга | 4 |
| 02 | 4481932 | Болт | 16 |
| 03 | 4481933 | Пружина | 32 |
| 04 | 4481934 | Пластина | 16 |
| 05 | 4481935 | Пластина | 3 |
| 06 | 4481936 | Резиновая прокладка | 3 |
| 07 | 4438666 | Экран | 2 |
| 08 | 4481937 | Линер | 2 |
| 09 | 4481938 | Линер | 2 |
| 10 | 4438939 | Пружина | 16 |
| 11 | 4439434 | Экран | 2 |
| 12 | 4439435 | Экран | 2 |
| 13 | 4439436 | Экран | 2 |
| 14 | 7041525 | Экран | 1 |
| 15 | 7041789 | Экран | 1 |
| 16 | 7042125 | Экран | 1 |
| 17 | 7042126 | Экран | 1 |
| 18 | 7041527 | Экран | 1 |
| 19 | 7041528 | Экран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
