Гусеничная рама крышка (2) — HITACHI SR-P1200

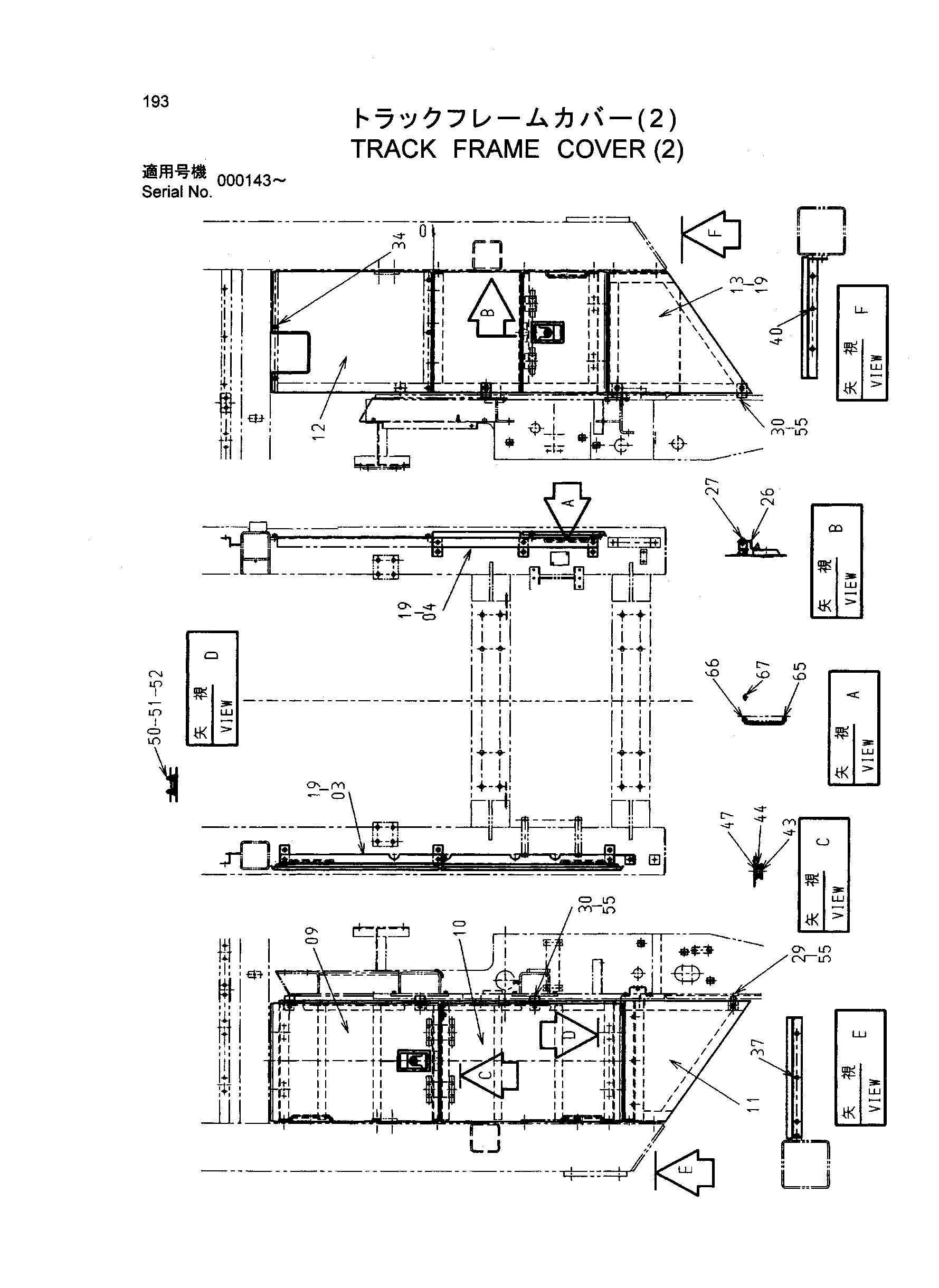

Заводская схема «Гусеничная рама крышка (2)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7037370 | Рама | 1 |
| 04 | 7042419 | Рама | 1 |
| 08 | 7038151 | Крышка | 1 |
| 09 | 7037375 | Крышка | 1 |
| 10 | 7037376 | Крышка | 1 |
| 11 | 8077910 | Крышка | 1 |
| 12 | 9754604 | Крышка | 1 |
| 13 | 8079575 | Крышка | 1 |
| 19 | J021025 | Болт с шайбой | 26 |
| 26 | 4257087 | Ограничитель | 6 |
| 27 | J031030 | Болт с шайбой | 12 |
| 29 | 4435184 | Стойка | 1 |
| 30 | 4428205 | Стойка | 6 |
| 34 | J021025 | Болт с шайбой | 5 |
| 37 | J021025 | Болт с шайбой | 3 |
| 40 | J021025 | Болт с шайбой | 3 |
| 43 | 4175253 | Кронштейн | 20 |
| 44 | J020614 | Болт с шайбой | 40 |
| 47 | 4175254 | Ограничитель | 20 |
| 50 | J950010 | Гайка | 40 |
| 51 | A590910 | Пружинная шайба | 40 |
| 52 | A590110 | Плоская шайба | 40 |
| 55 | J031030 | Болт с шайбой | 7 |
| 65 | 4341788 | Стойка | 3 |
| 66 | A590108 | Плоская шайба | 3 |
| 67 | 4022697 | Стопорный палец | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
