Основные гидролинии (2) — HITACHI SR-P1200

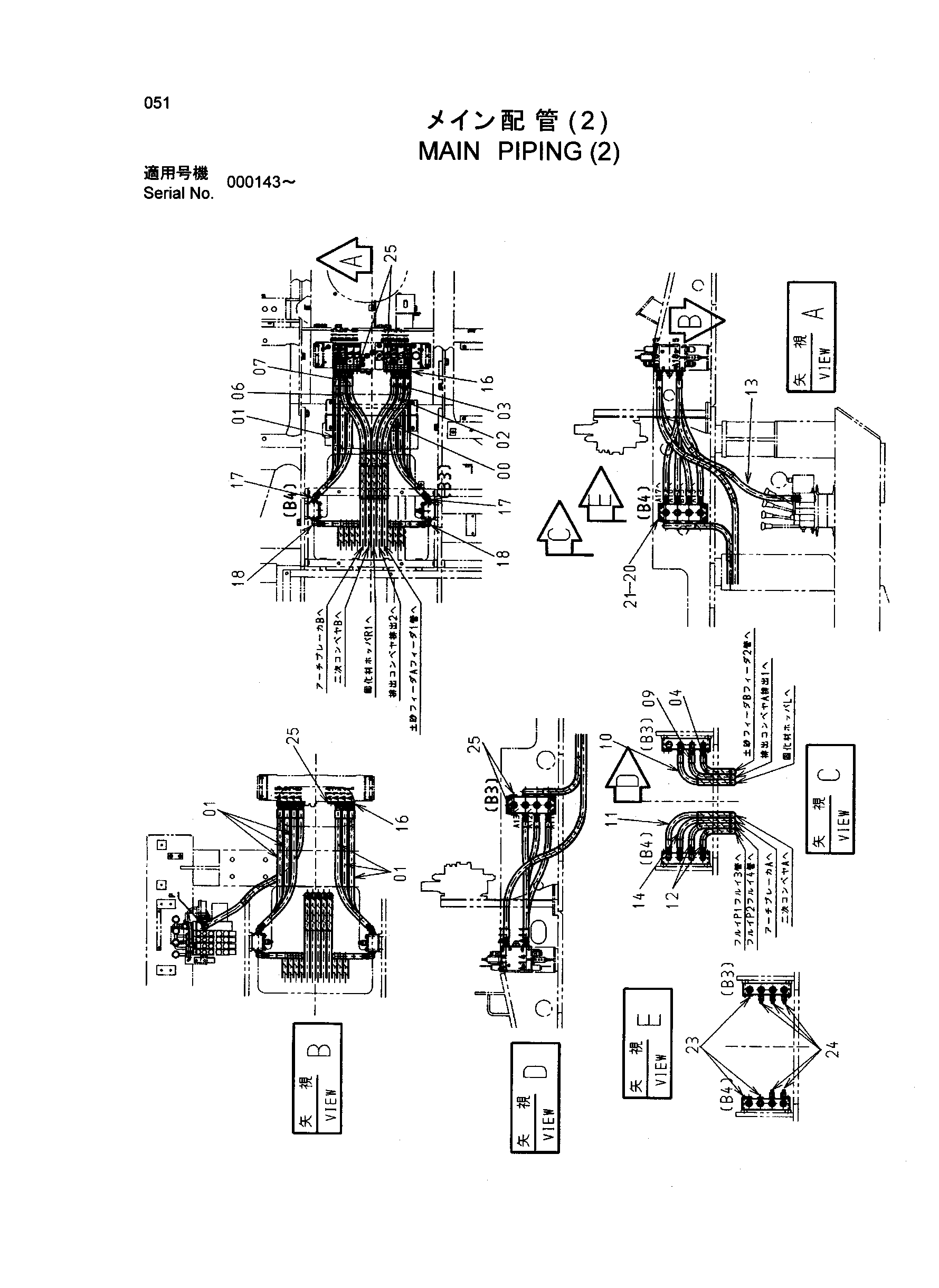

Заводская схема «Основные гидролинии (2)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438380 | Шланг | 1 |
| 01 | 4438370 | Шланг | 7 |
| 02 | 4438381 | Шланг | 1 |
| 03 | 4467172 | Шланг | 1 |
| 04 | 4438377 | Шланг | 1 |
| 06 | 4467183 | Шланг | 1 |
| 07 | 4438376 | Шланг | 1 |
| 09 | 4438382 | Шланг | 1 |
| 10 | 4464751 | Шланг | 1 |
| 11 | 4438373 | Шланг | 1 |
| 12 | 4438374 | Шланг | 2 |
| 13 | 4438371 | Шланг | 1 |
| 14 | 4447488 | Шланг | 1 |
| 16 | A852144 | Адаптер | 13 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852244 | Адаптер | 7 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852344 | Адаптер | 7 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4434611 | Блок | 2 |
| 21 | J011075 | Болт с шайбой | 8 |
| 23 | 4422953 | Пробка | 3 |
| 23A | 4506416 | Уплотнительное кольцо | 1 |
| 24 | 4436271 | Датчик давления | 5 |
| 24A | 4365826 | Уплотнительное кольцо | 1 |
| 25 | A885004 | Пробка | 5 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4327293 | Защитный кожух | 20 |
| 27 | 4327294 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
