Каталог запчастей HITACHI
Пол — HITACHI SR-P1200

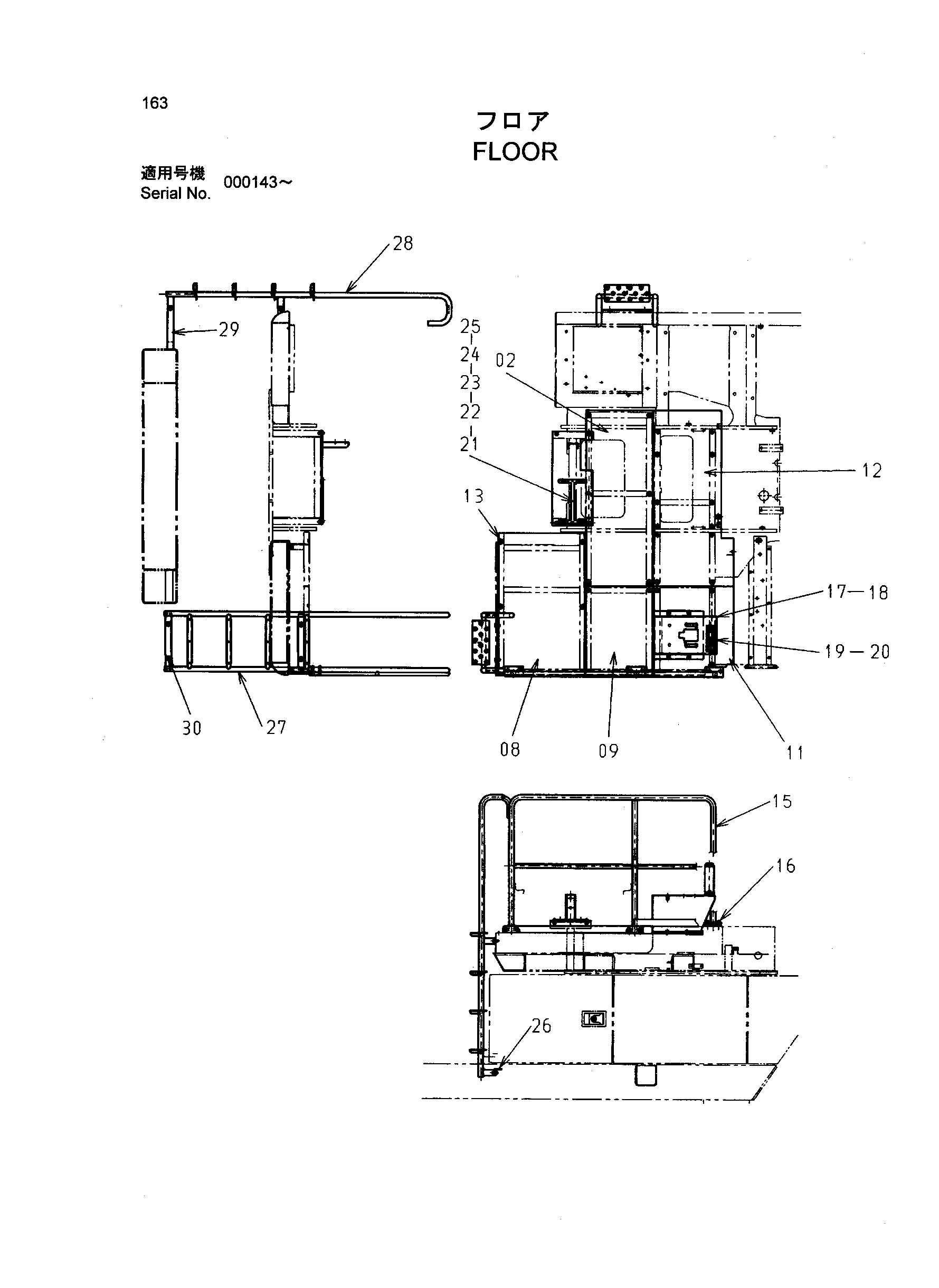

Заводская схема «Пол» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7042404 | フロア | 1 |
| 04 | 6019145 | フロア | 1 |
| 05 | 7038216 | フロア | 1 |
| 06 | 8079690 | フロア | 1 |
| 08 | 4435132 | フロア | 1 |
| 09 | 4435134 | フロア | 1 |
| 10 | 4435135 | フロア | 1 |
| 11 | 9754606 | フロア | 1 |
| 12 | 9754942 | フロア | 1 |
| 13 | J031030 | Болт с шайбой | 26 |
| 15 | 8079689 | Поручень | 1 |
| 16 | J011230 | Болт с шайбой | 6 |
| 17 | 7042455 | Кронштейн | 1 |
| 18 | J011020 | BLT с шайбой | 4 |
| 19 | 8071427 | Замок | 1 |
| 20 | J011025 | Болт с шайбой | 2 |
| 21 | 8086216 | Опора | 1 |
| 22 | J901030 | Болт | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | J950010 | Гайка | 4 |
| 26 | 9758819 | Опора | 1 |
| 27 | 7042405 | Лестница | 1 |
| 28 | 7041835 | Лестница | 1 |
| 29 | 8088158 | Опора | 1 |
| 30 | J031230 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
