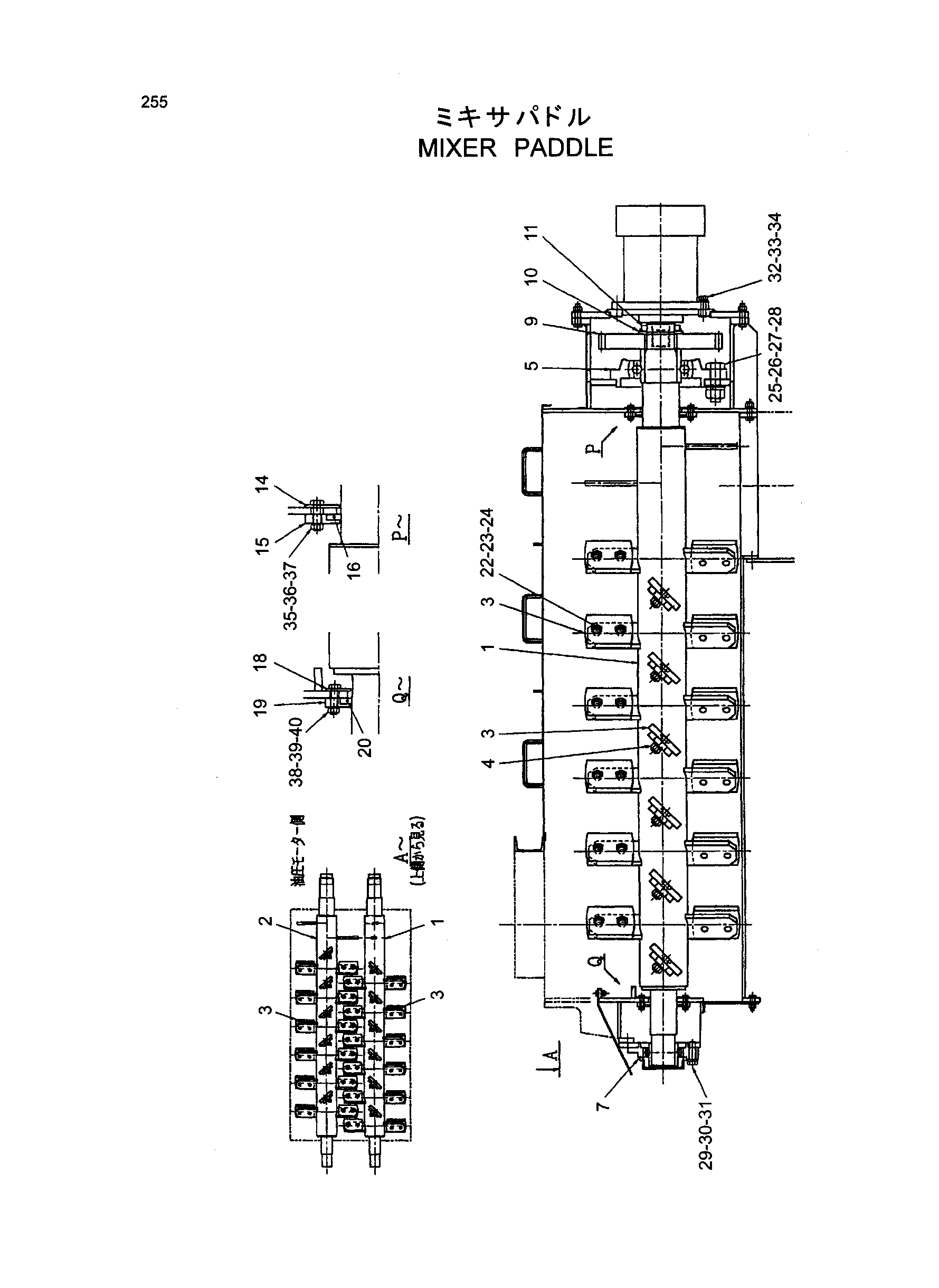

Смеситель паддле — HITACHI SR-P1200

Заводская схема «Смеситель паддле» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4465759	Вал	1
02	4465760	Вал	1
03	4440468	Пластина	48
05	4441817	Подшипник	2
07	4441818	Подшипник	2
09	4465761	Шестерня	2
10	4465762	Пластина	2
11	4465763	Гайка	2
14	4465764	Пластина	2
15	4465765	Держатель	2
16	4465766	Уплотнение	2
18	4465767	Пластина	2
19	4465768	Держатель	2
20	4465769	Уплотнение	2
22	J922070	Болт	96
23	J257220	Пружинная шайба	96
24	M562012	Гайка	96
25	J923602	Болт	8
26	A590136	Плоская шайба	8
27	J257136	Пружинная шайба	8
28	J950036	Гайка	8
29	J922070	Болт	8
30	J257220	Пружинная шайба	8
31	A590120	Гайка	8
32	J921860	Болт	10
33	A590118	Плоская шайба	10
34	J257218	Пружинная шайба	10
35	J950012	Болт	8
36	A590112	Плоская шайба	8
37	A590912	Пружинная шайба	8
38	J950010	Болт	8
39	A590110	Плоская шайба	8
40	A590910	Пружинная шайба	8

Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
