Управление короб (инсиде корпус) — HITACHI SR-P1200

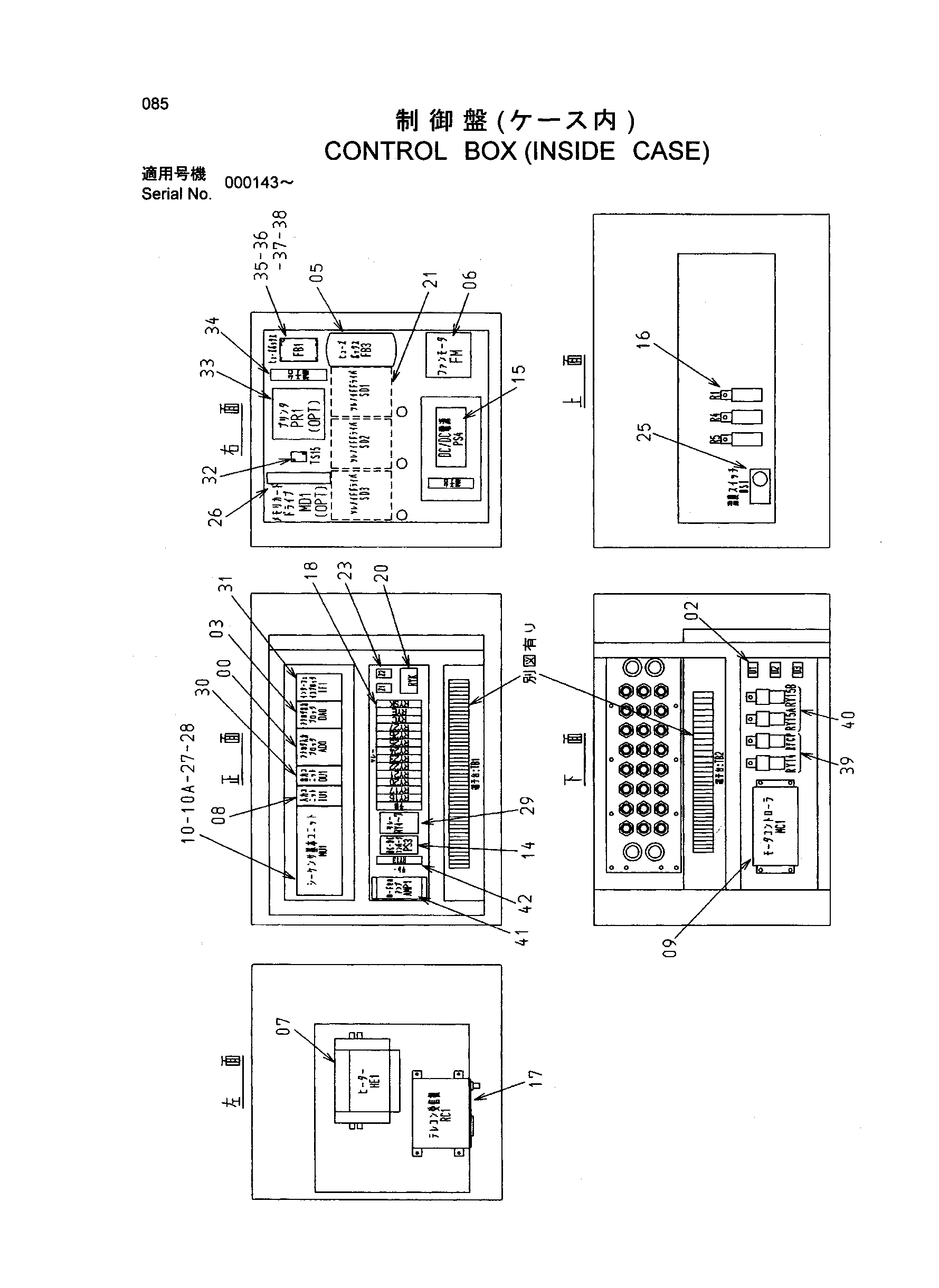

Заводская схема «Управление короб (инсиде корпус)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482369 | Контроллер | 1 |
| 02 | 4482168 | Диод | 3 |
| 05 | 4482171 | Держатель | 1 |
| 06 | 4482173 | Вентилятор | 1 |
| 07 | 4482360 | Отопитель | 1 |
| 08 | 4482176 | Контроллер | 1 |
| 09 | 4473968 | Контроллер | 1 |
| 10 | 4482177 | Контроллер | 1 |
| 10A | 4482267 | Аккумулятор | 1 |
| 14 | 4482189 | Преобразователь | 1 |
| 15 | 4482190 | Преобразователь | 1 |
| 16 | 4251588 | Реле | 3 |
| 17 | 4482191 | Електрик-парт | 1 |
| 18 | 4482193 | Реле | 13 |
| 20 | 4482195 | Реле | 1 |
| 21 | 4434483 | Амплифиер | 3 |
| 23 | 4482221 | Електрик-парт | 2 |
| 25 | 4482223 | Выключатель | 1 |
| 26 | 4482166 | Контроллер | 1 |
| 27 | 4482366 | Блок | 1 |
| 28 | 4454543 | Контроллер | 1 |
| 30 | 4487289 | Контроллер | 1 |
| 31 | 4482367 | Контроллер | 1 |
| 32 | 4482377 | Выключатель | 1 |
| 33 | 4451671 | Принтер | 1 |
| 34 | 4482379 | Клемма | 1 |
| 35 | 4482385 | Короб предохранитель | 1 |
| 36 | 4482386 | Крышка | 1 |
| 37 | 4482381 | Клемма | 1 |
| 38 | 4448595 | Предохранитель | 1 |
| 39 | 4482389 | Реле | 2 |
| 40 | 4487396 | Реле | 2 |
| 41 | 4475914 | Амплифиер | 1 |
| 42 | 4487525 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
