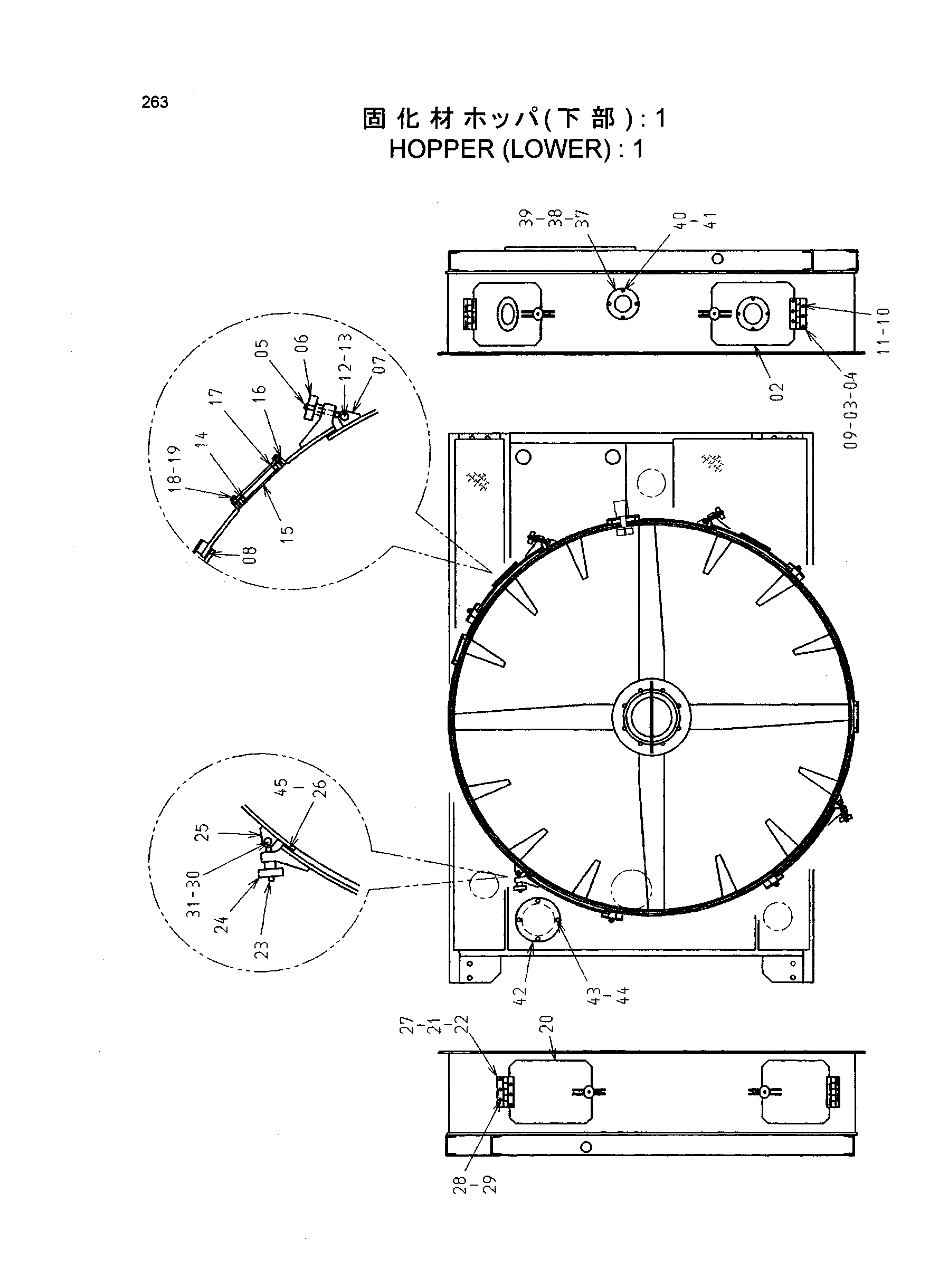

Бункер (нижний): 1 — HITACHI SR-P1200
Заводская схема «Бункер (нижний): 1» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4482553 | Дверь | 2 |
| 04 | 4464689 | Петля | 2 |
| 05 | 4482554 | Болт | 2 |
| 06 | 4482555 | Ручка | 2 |
| 08 | 4454879 | Резиновая прокладка | 2 |
| 09 | 4482556 | シム | 2 |
| 10 | J901020 | Болт | 12 |
| 11 | A590910 | Пружинная шайба | 12 |
| 12 | M211050 | Болт | 2 |
| 13 | J950010 | Гайка | 4 |
| 14 | 4452896 | Манжета | 2 |
| 15 | 4482557 | Пластина | 2 |
| 16 | 4452897 | Манжета | 2 |
| 17 | 4482558 | Крышка | 2 |
| 18 | J900820 | Болт | 8 |
| 19 | A590908 | Пружинная шайба | 8 |
| 20 | 4482559 | Дверь | 2 |
| 22 | 4464689 | Петля | 2 |
| 23 | 4482554 | Болт | 2 |
| 24 | 4482555 | Ручка | 2 |
| 26 | 4454879 | Резиновая прокладка | 2 |
| 27 | 4482556 | シム | 2 |
| 28 | J901020 | Болт | 12 |
| 29 | A590910 | Пружинная шайба | 12 |
| 30 | M211050 | Болт | 2 |
| 31 | J950010 | Гайка | 4 |
| 37 | 4478724 | Крышка | 2 |
| 37 | 4478725 | Крышка | 2 |
| 38 | 4448605 | Манжета | 1 |
| 40 | J900820 | Болт | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
| 42 | 4482560 | Крышка | 1 |
| 43 | J901030 | Болт | 4 |
| 44 | A590910 | Пружинная шайба | 4 |
| 45 | 4454879 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
